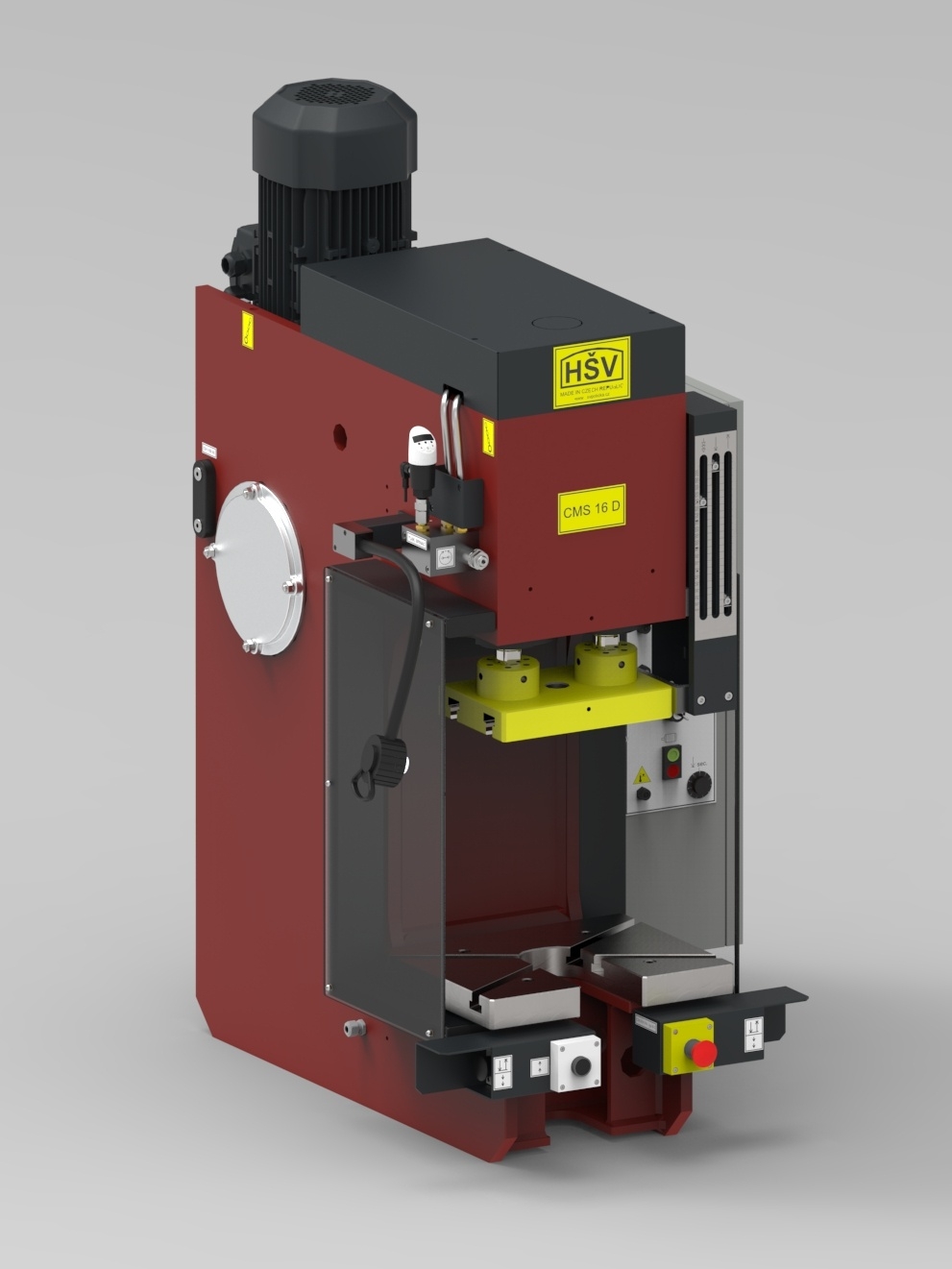

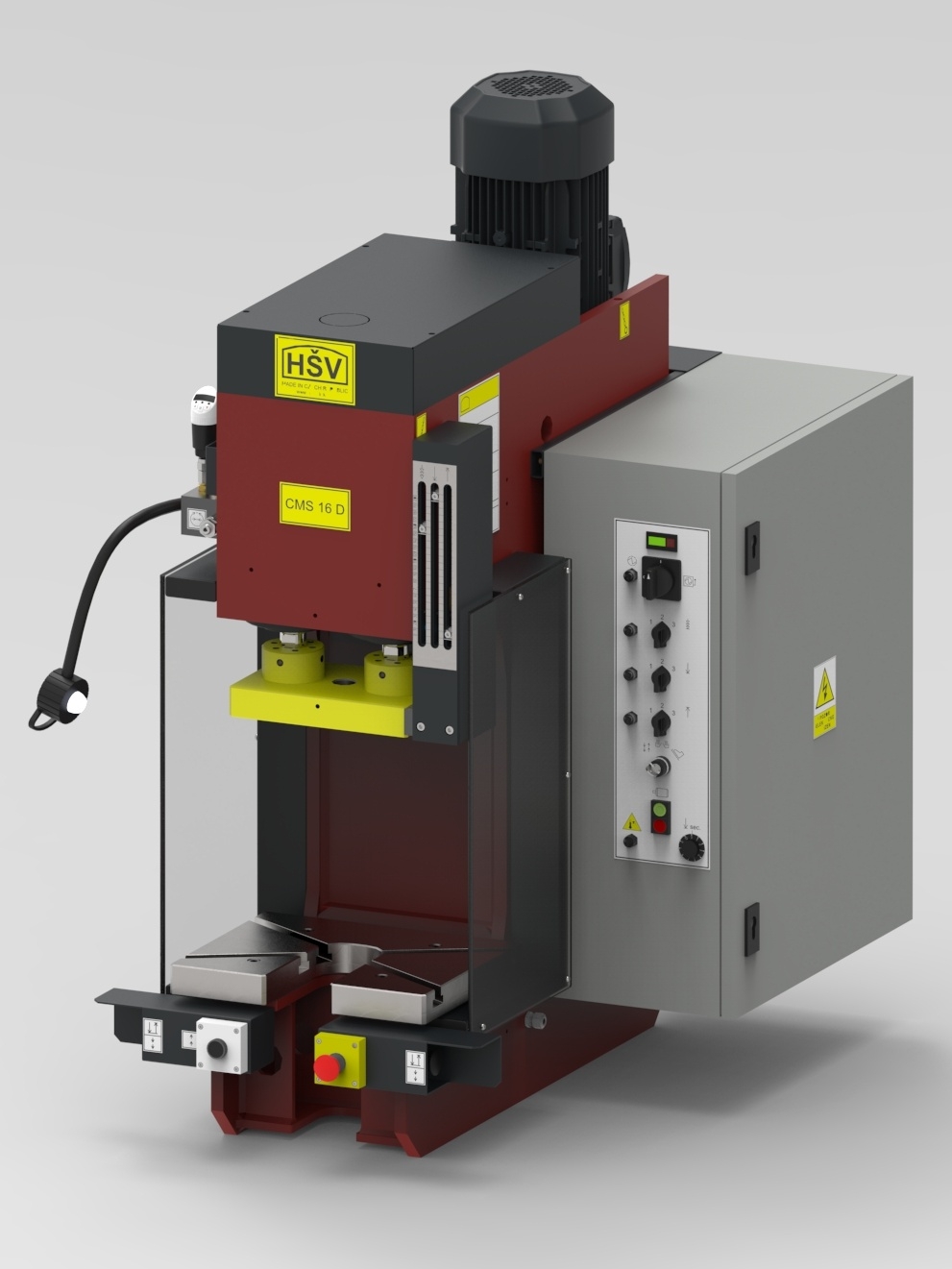

Typ CMS xx D / stolní provedení / svařovaný rám tvaru C
Charakteristika
- Přístup do pracovního prostoru ze tří stran (zleva a zprava chráněno krytem)
- Hydraulický agregát umístěn v rámu stroje
- Upínání nástrojů na T-drážky
- Kompaktní konstrukce
- Bezpečnost, tuhost, jednoduchost a pohodlná obsluha
- Určeny pro obsluhu jedním pracovníkem (muž nebo žena)
- Malé rozměry, nepotřebují stavební základy
- Je možno je umístit přímo na stůl nebo na podstavec (dodávaný jako zvláštní příslušenství)
- Vyznačují se jednoduchou obsluhou a širokou možnosti nastavení tech. parametrů
- Vhodné pro použití jak v řemeslných dílnách, autoopravnách a udržbářských provozech, tak pro nasazení v sériové výrobě
Typické práce
- montážní práce
- zalisování nebo vylisování pouzder, ložisek, hřídelů
Vybavení
Standartní vybavení
(Zahrnuto v základní ceně)
- dvouruční ovládání

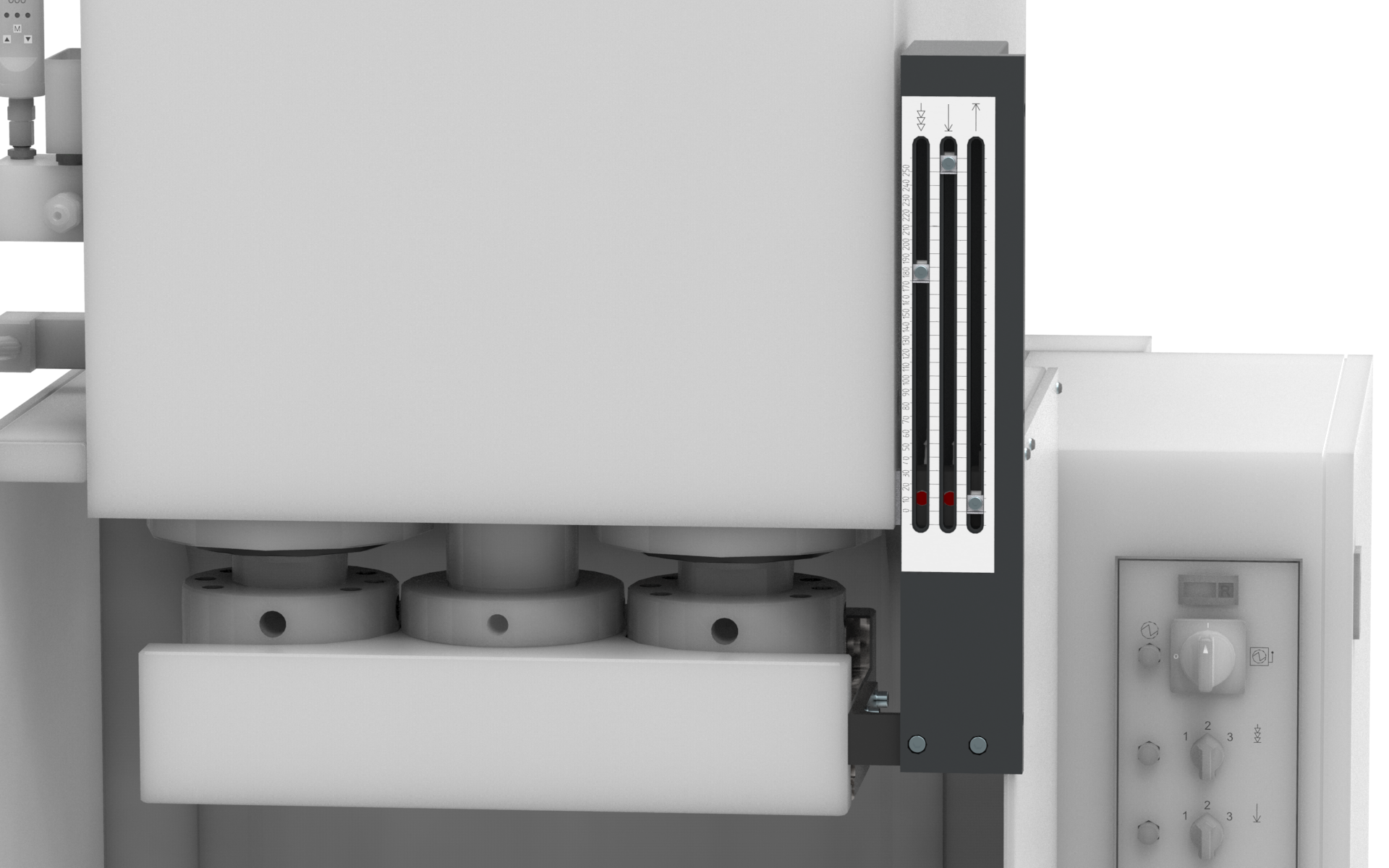

- narážkové nastavování polohy beranu
- mechanický doraz beranu – ručně stavitelný
(jen do velikosti 63t) - plynulá regulace tlaku (lisovací síly)
- stavitelná rychlost beranu ve třech stupních
- stavitelná prodleva v dolní úvrati
- osvětlení pracovního prostoru
- počítadlo zdvihů
Zvláštní příšlušenství
(Za příplatek)
- náplň hydraulického oleje
- podstavec pod lis
- světelná závora
- ovládací ochranný kryt
- pohyblivý přívod el. energie s vidlicí (5 kolíků)
- bezdotykové dvouruční ovládání
- nožní šlapka
- tiché provedení HG
- záchytná vana na prosáklý olej
- chladič oleje (vzduchový nebo vodní)
- přidržovač (hydraulický nebo pneumatický)
- vyhazovač (hydraulický nebo pneumatický)
- mezideska pro upínání nástrojů za stopku
- atypické provedení lisu dle požadavků zákazníka
Technické parametry
Parametr | Jedn. | CMS 6,3 D | CMS 16 D | CMS 25 D | CMS 40 D | CMS 63 D | CMS 80 D | CMS 100 D | |
---|---|---|---|---|---|---|---|---|---|
Jmenovitá síla | kN | 63 | 160 | 250 | 400 | 630 | 800 | 1000 | |
Jmenovitá síla | tuny | 6,3 | 16 | 25 | 40 | 63 | 80 | 100 | |
Rychloposuv | mm/s | 75 / 55 / 20 | 85 / 55 / 25 | 90 / 60 / 25 | 70 / 50 / 20 | 75 / 50 / 35 | 115 / 75 / 55 | 90 / 60 / 40 | |
Lisování | mm/s | 30 / 20 / 8 | 27 / 18 / 9 | 27 / 18 / 8 | 25 / 18 / 8 | 20 / 13 / 8 | 25 / 15 / 8 | 22 / 15 / 8 | |
Návrat | mm/s | 52 / 38 / 12 | 40 / 25 / 12 | 40 / 27 / 12 | 42 / 30 / 13 | 80 / 55 / 40 | 90 / 60 / 45 | 80 / 55 / 40 | |

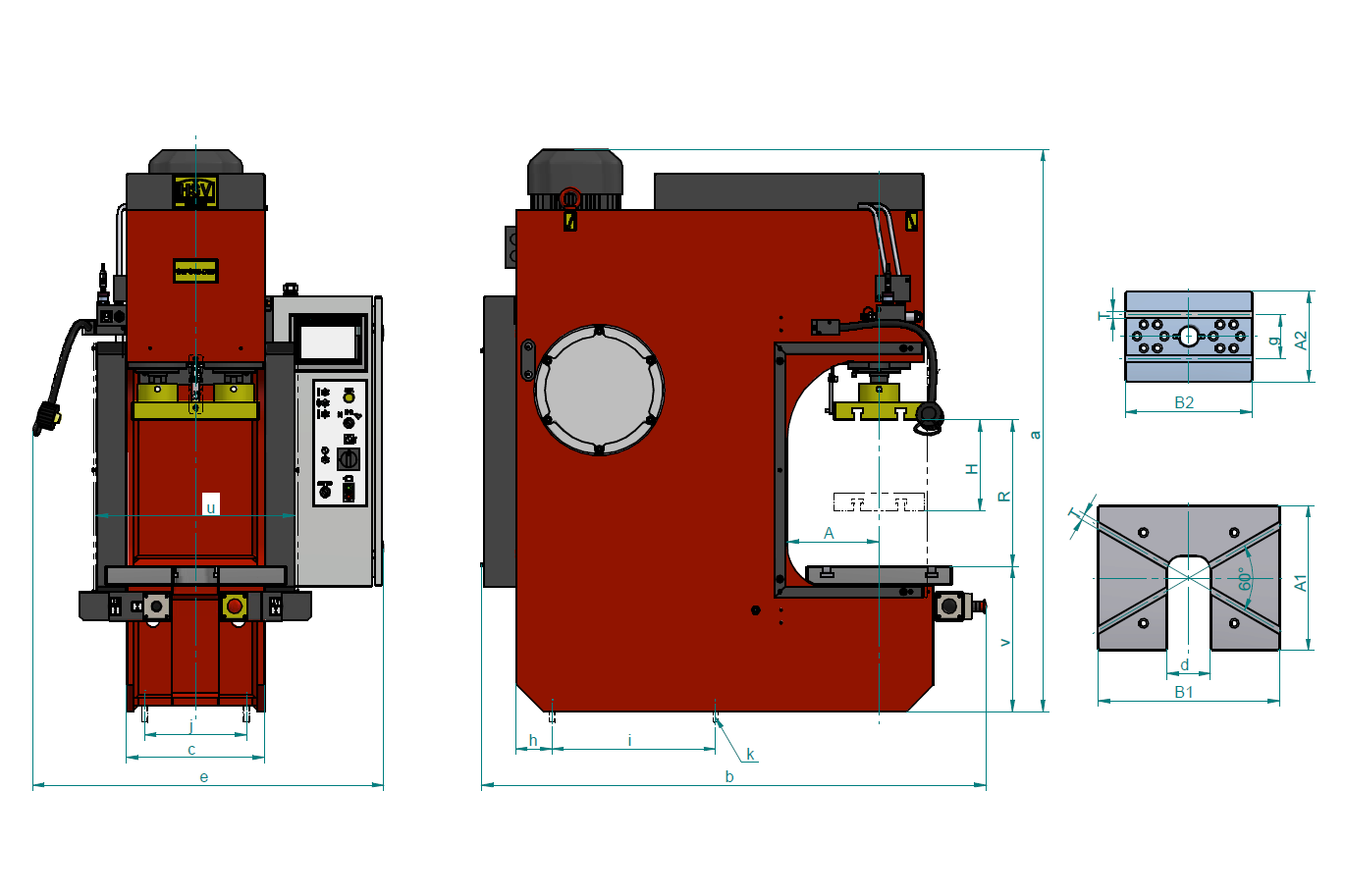

Rozevření | R | mm | 315 | 350 | 400 | 450 | 500 | 650 | 650 |
Zdvih beranu | H | mm | 160 | 200 | 250 | 250 | 250 | 300 | 300 |
Vyložení | A | mm | 160 | 200 | 250 | 315 | 315 | 350 | 350 |
Stůl | A1×B1 | mm | 240×320 | 320×400 | 400×500 | 480×600 | 480×660 | 500×750 | 500×750 |
Beran | A2×B2 | mm | 160×250 | 180×280 | 250×350 | 250×470 | 250×530 | 400×600 | 400×600 |
Výška max. | a | mm | 1100 | 1370 | 1625 | 1780 | 2050 | 2730 | 2730 |
Hloubka | b | mm | 1130 | 1190 | 1340 | 1620 | 1720 | 1810 | 1910 |
Šířka stojanu | c | mm | 300 | 308 | 380 | 530 | 590 | 720 | 730 |
Propad ve stole | d | mm | 90 | 100 | 120 | 120 | 120 | 150 | 150 |
Šířka lisu | e | mm | 950 | 960 | 1030 | 1170 | 1240 | 1340 | 1340 |
Výška stolu | v | mm | 190 | 205 | 260 | 355 | 435 | 588 | 588 |
Hmotnost | kg | 360 | 560 | 940 | 1500 | 2230 | 4000 | 4460 | |
T-drážka | T | mm | 14 | 18 | 18 | 22 | 22 | 22 | 22 |
Rozteč drážek | g | mm | 90 | 100 | 120 | 150 | 150 | 250 | 250 |
