Příslušenství

K našim lisům nabízíme nejrůznější příslušenství, které je v případě potřeby možné jakkoliv přizpůsobit požadavkům zákazníka.

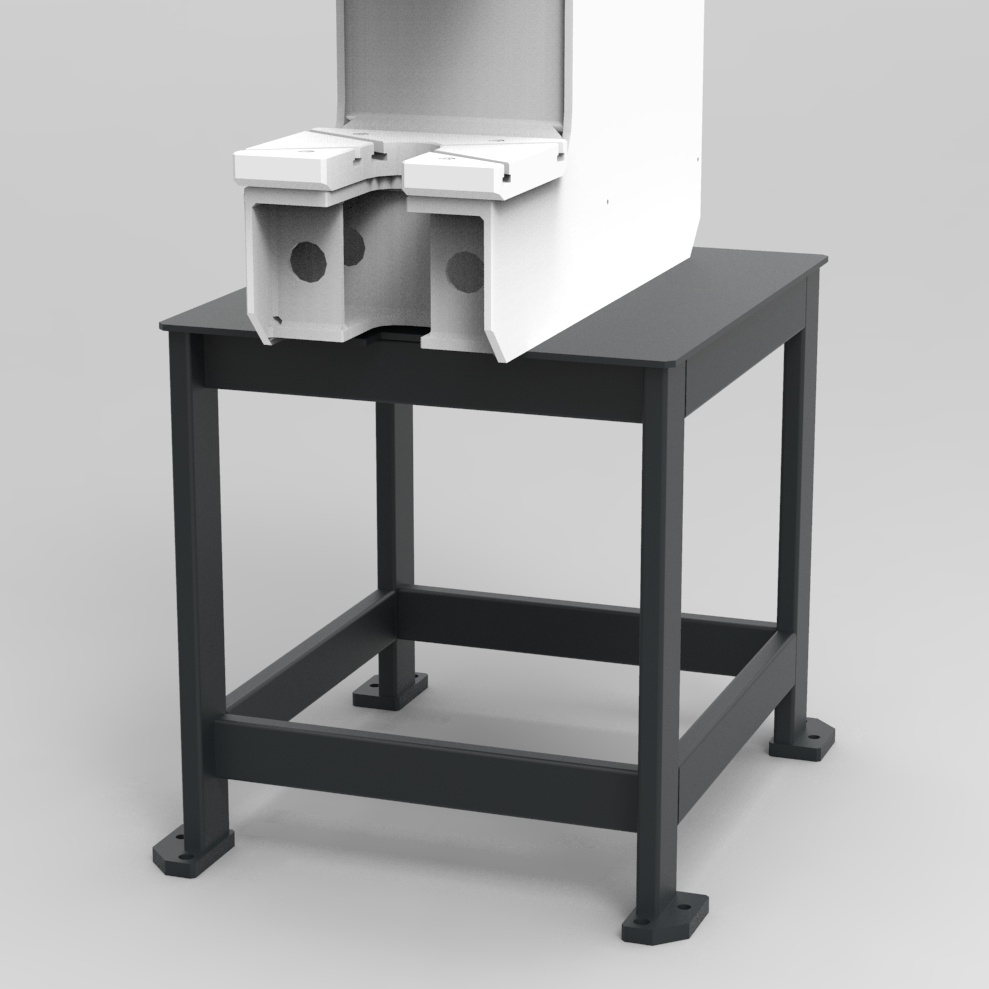

01 Podstavec

  • umístění lisu do ergonometrické výšky
  • upínací plocha stolu leží mezi XXX a YYY mm
  • na přání lze dodat podstavec i jinak vysoký
  • u sloupových lisu CUPJ xx DEU je podstavec součástí rámu stroje

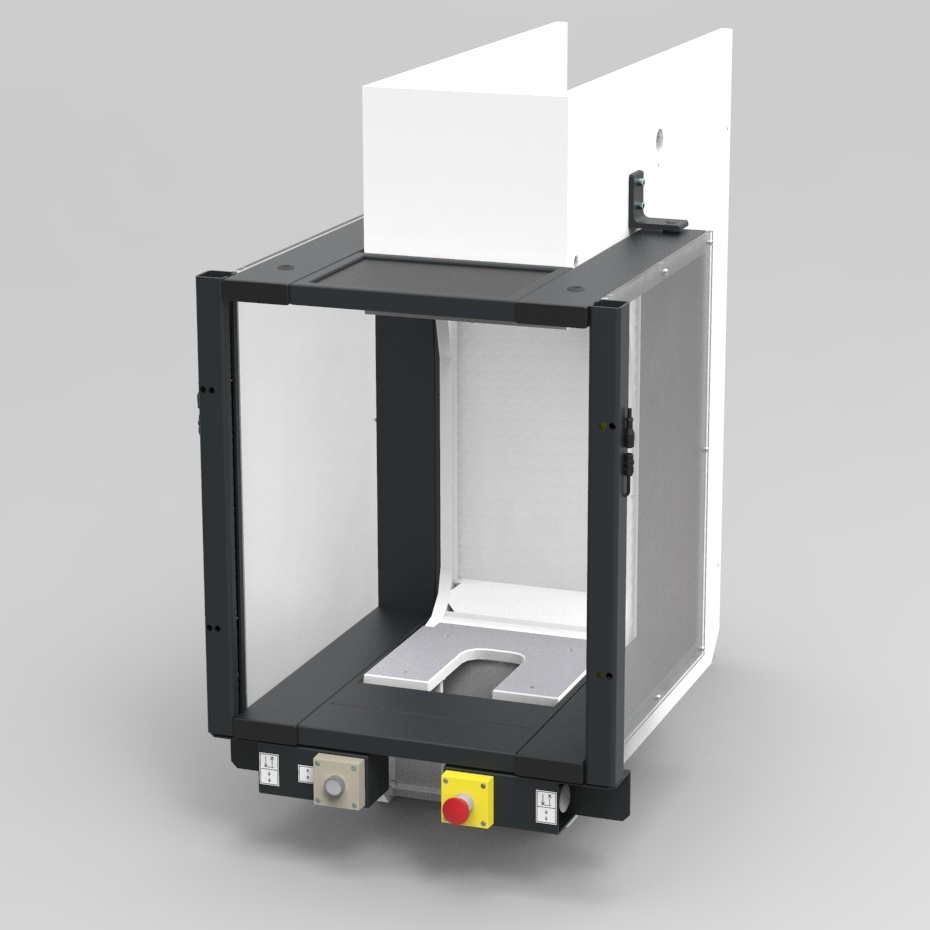

02 Světelná clona

  • zajišťuje bezpečnost obsluhy při lisování
  • boční kryty clony jsou otevíratelné pro snadnou výměnu nástroje
  • boční kryty clony jsou opatřeny průhlednými okny
  • přední prostor je chráněn světelnou clonou
  • dojde-li v průběhu pracovního cyklu k přerušení clony, pohyb beranu se zastaví
  • standardně používáme clony SICK (MiniTwin 4, DeTec4, C4000 Standard)
  • na přání lze dodat i clony jiných výrobců

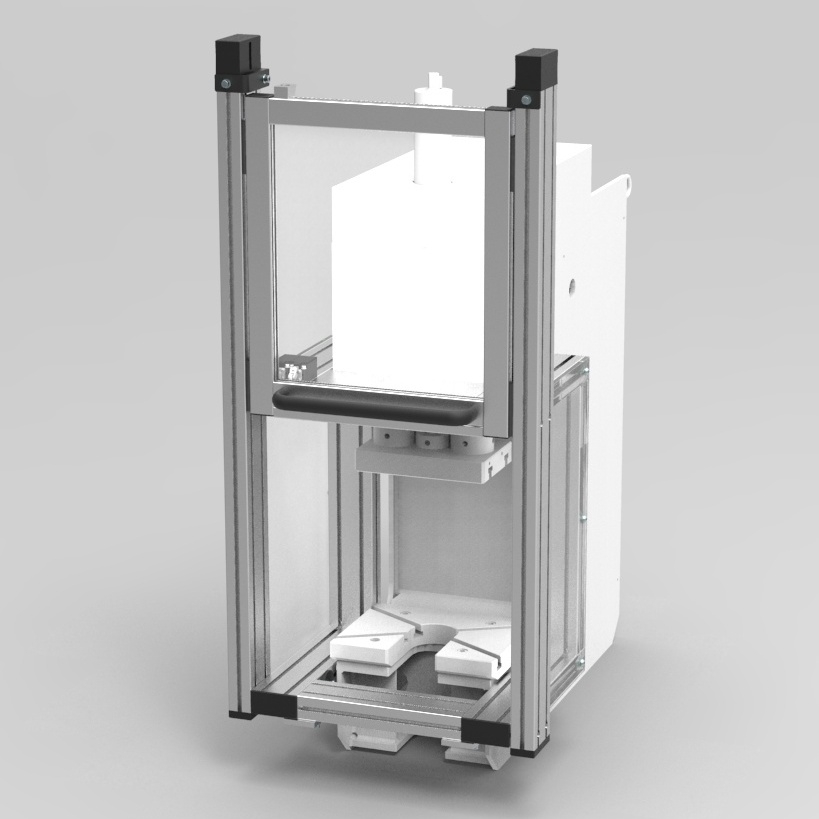

03 Ovládací ochranný kryt

  • zajišťuje bezpečnost obsluhy při lisování
  • boční kryty i přední dveře clony jsou opatřeny průhlednými okny
  • přední prostor je chráněn pevnými dveřmi s vertikálním uzavíráním
  • hmotnost dveří je vyvážena závažími pro snadné otevírání / zavírání
  • uzavřením dveří ovládacího ochranného krytu se spustí pracovní cyklus
  • uzavírání / otevírání dveří je ruční
  • přední dveře jsou vybaveny bezpečnostními dveřními snímači, které blokují spuštění lisu, nejsou-li dveře uzavřeny
  • dojde-li v průběhu pracovního cyklu k otevření dveří, pohyb beranu se automaticky zastaví

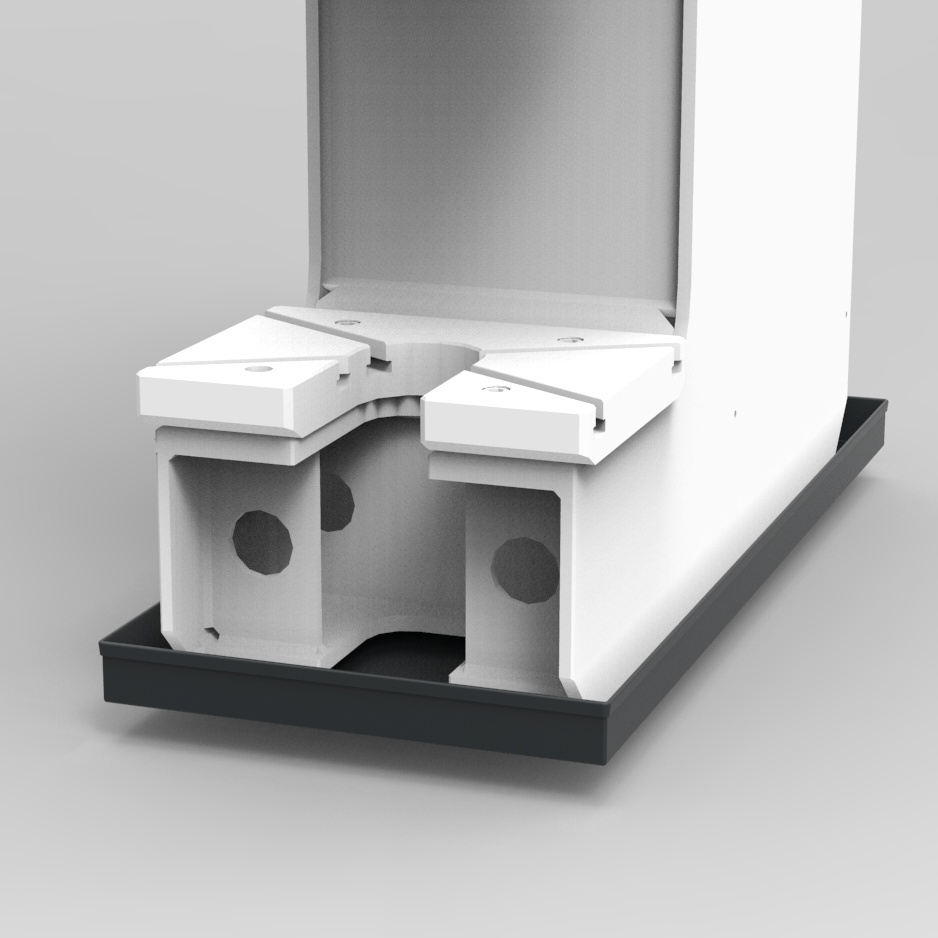

04 Záchytná vana na prosáklý olej

  • zabraňuje úniku prosakujícího oleje na podlahu
  • u stolních lisů se záchytná vana vkládá mezi hydraulický lis a podstavec
  • u sloupových lisů CUPJ xx DEU je záchytná vana součástí rámu stroje

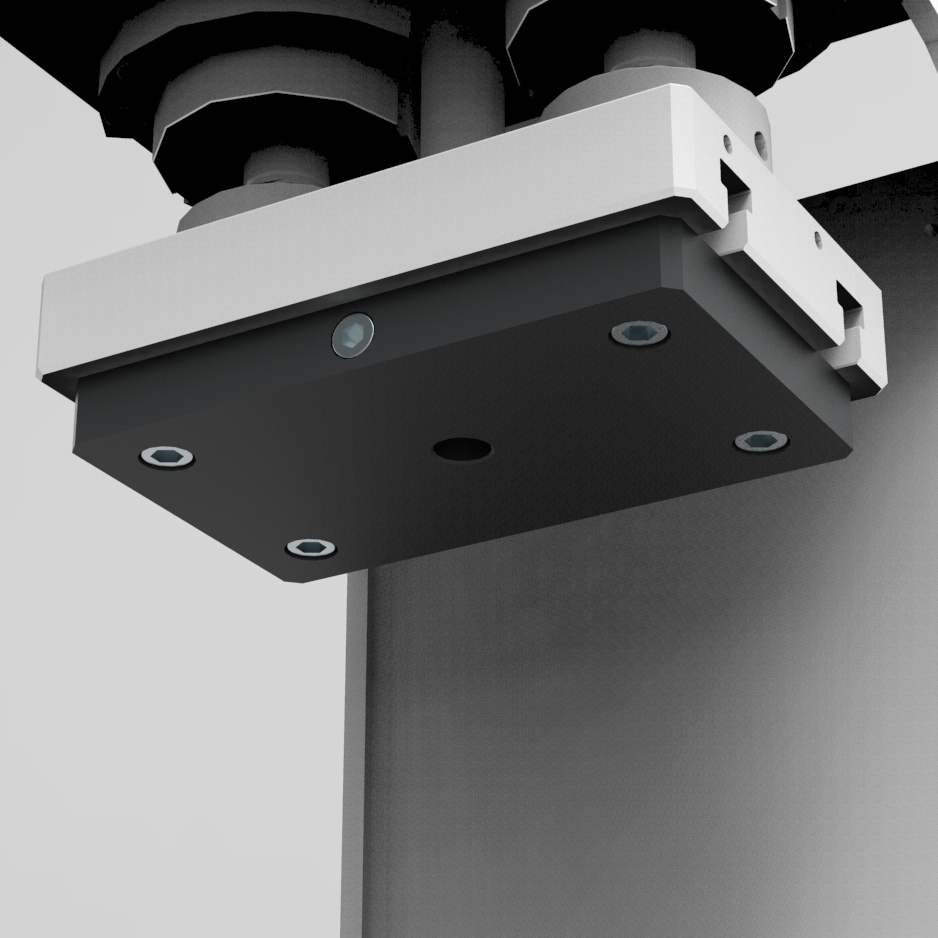

05 Mezideska pro upínání horního nástroje za stopku

  • pro upnutí horního nástroje za válcovou stopku dle DIN ISO 10242
  • pro výměnu nástroje je nutné vyjet beranem lisu až nad stopku nástroje
  • stopka je zepředu pojištěna „imbus“ šroubem
  • mezideska díky své tloušťce snižuje max. rozevření lisu
  • mezidesku je možno kdykoliv z lisu demontovat a nástroje upínat přímo do T-drážek v beranu
  • na přání lze dodat i pro atypické rozměry stopek

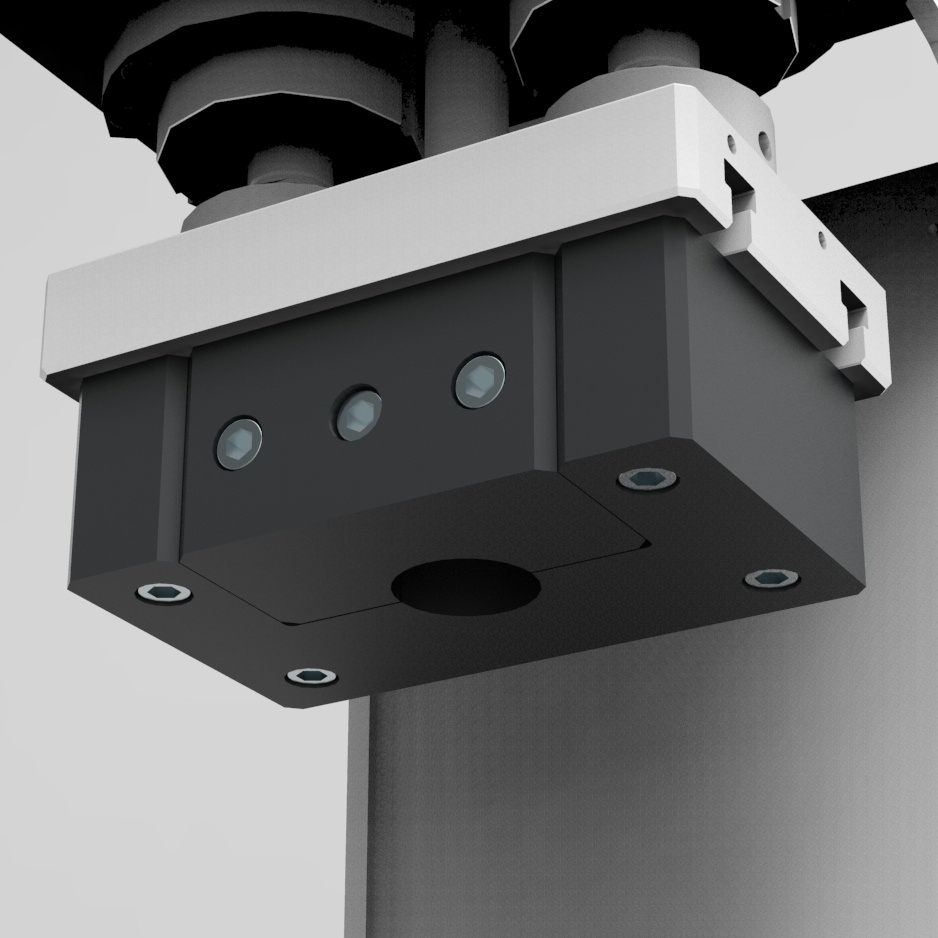

06 Mezideska pro upínání horního nástroje za stopku – dělená

  • pro upnutí horního nástroje za válcovou stopku dle DIN ISO 10242
  • přední část mezidesky lze pro výměnu nástroje vyjmout
  • pro výměnu nástroje stačí vyjet beranem lisu nad horní desku nástroje
  • stopka je zepředu pojištěna „imbus“ šroubem a navíc je sevřena přední vyjímatelnou částí mezidesky
  • mezideska díky své tloušťce snižuje max. rozevření lisu, avšak pro výměnu nástroje není třeba vyjet beranem až nad stopku
  • mezidesku je možno kdykoliv z lisu demontovat a nástroje upínat přímo do T-drážek v beranu
  • na přání lze dodat i pro atypické rozměry stopek

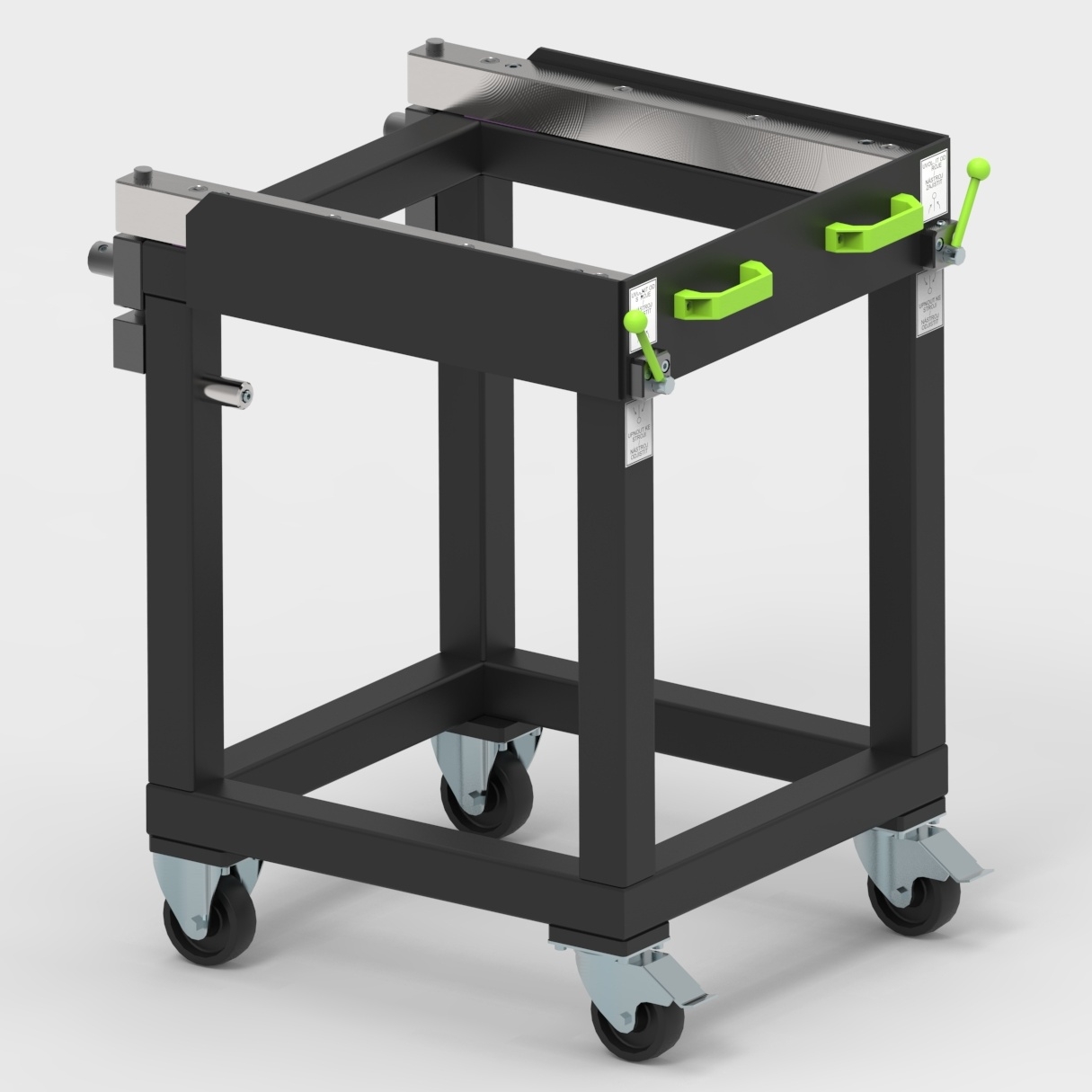

07 Nástrojový vozík

  • umožňuje snadné zakládání a vyjímání nástrojů
  • vybaven vylivými elementy pro snadné posouvání nástroje
  • zarážky bránící samovolnému pohybu nástroje
  • pevné spojení s rámem lisu při výměně nástroje

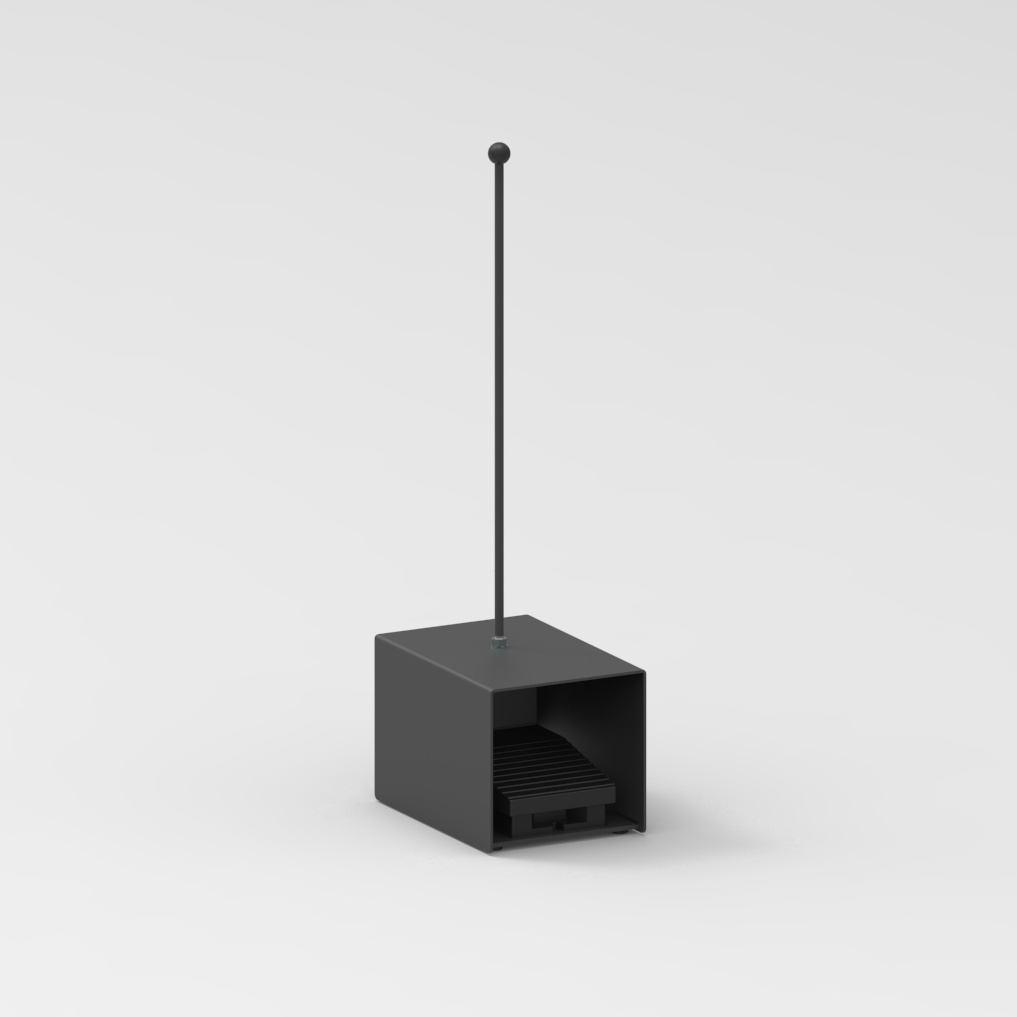

08 Nožní šlapka

  • umožňuje snadné spouštění pracovních cyklů
  • snadno přenosná
  • připojena pohyblivým kabelem
