Kontrola průběhu F-s:
(průběh síly lisu v závislosti na poloze beranu)
Hydraulické lisy v provedení DEU jsou již v základním provedení vybaveny
plynulým odměřováním polohy beranu a měřením tlaku v hydraulickém
obvodu.
Řídící systém lisu v provedení DEU umožňuje vyhodnocení průběhu síly v závislosti na poloze beranu a jeho vykreslení do přehledného grafu.
Vyhodnocení průběhu F-s bývá požadováno tam, kde je kladen důraz na sledování kvality výroby.
Typickým příkaldem může být:
- lisování (montáž) dvou dílů do sebe, kdy průběh F-s přímo odpovídá přesahu a tedy nosnosti lisovaného spoje
- lisování na přesnou polohu, kdy je důležitým kritériem právě výsledná poloha / hloubka zalisování
Vyhodnocení průběhu F-s přímo na lise:
- veškeré nastavení vyhodnocení průběhu F-s je uloženo v receptuře
(pro každý nástroj tak může být uloženo jiné nastavení vyhodnocení)
- lze zadat rozsah zdvihu beranu, ve kterém se záznam a vyhodnocení provádí
- lze zadat přírustek polohy nebo síly pro vytvoření bodu záznamu
- lze zvolit, zda se má kontrolovat dosažení koncové polohy DÚ (dolní
úvrati beranu)
(lze zadat požadovanou koncovou polohu DÚ a její toleranci)
- lze definovat až 5 „tolerančních oken“ – tedy oblastí, kterými má záznam procházet
- po ukončení zdvihu a vyhodnocení průběhu F-s lis upozorní obsluhu, zda vyrobený kus byl nebo nebyl v souladu s požadovaným průběhem

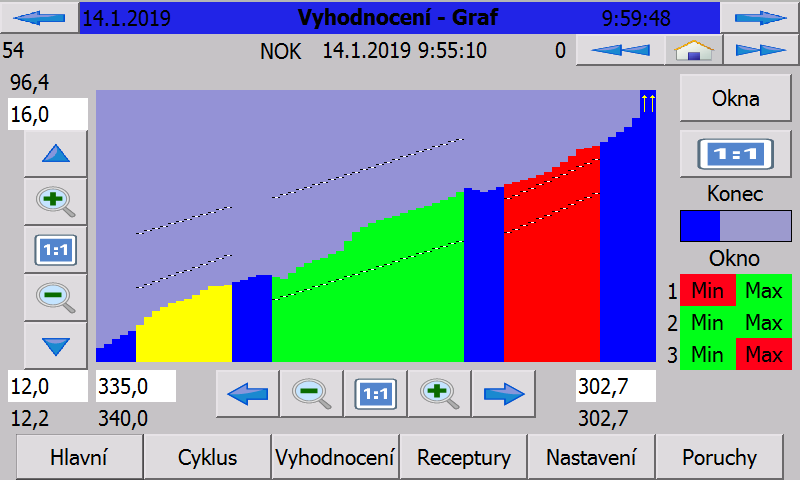

- v grafickém zobrazení průběhu F-s jsou barevně rozlišeny části záznamu podle toho, zda leží v zadaném tolerančním okně nebo jsou nad nebo pod požadovanou hodnotou
- počet záznamů uložených přímo v lise je omezený a je dán
velikostí paměti lisu a „hustotou“ bodů jednotlivých záznamů
(při zaplnění paměti lisu se nejstarší záznamy přepisují nejnovějšími)
Komunikace stroje s připojeným PC a ukládání dat:
Pro trvalou archivaci záznamů F-s je možné využít externí PC (server) připojené k lisu pomocí. K tomu slouží program:
HŠV Logger
- instalovaný program běží jako služba na pozadí a zajišťuje ukládání záznamů F-s do stromové adresářové struktury na zadaném úložišti / disku
- každý záznam je uložen jako jeden soubor
- ukládané záznamy jsou tříděny podle název dílu \ rok \ měsíc \ den \ název stroje
Vyhodnocení průběhu F-s na PC:
Pro prohlížení archivovaných záznamů na externím PC slouží program:

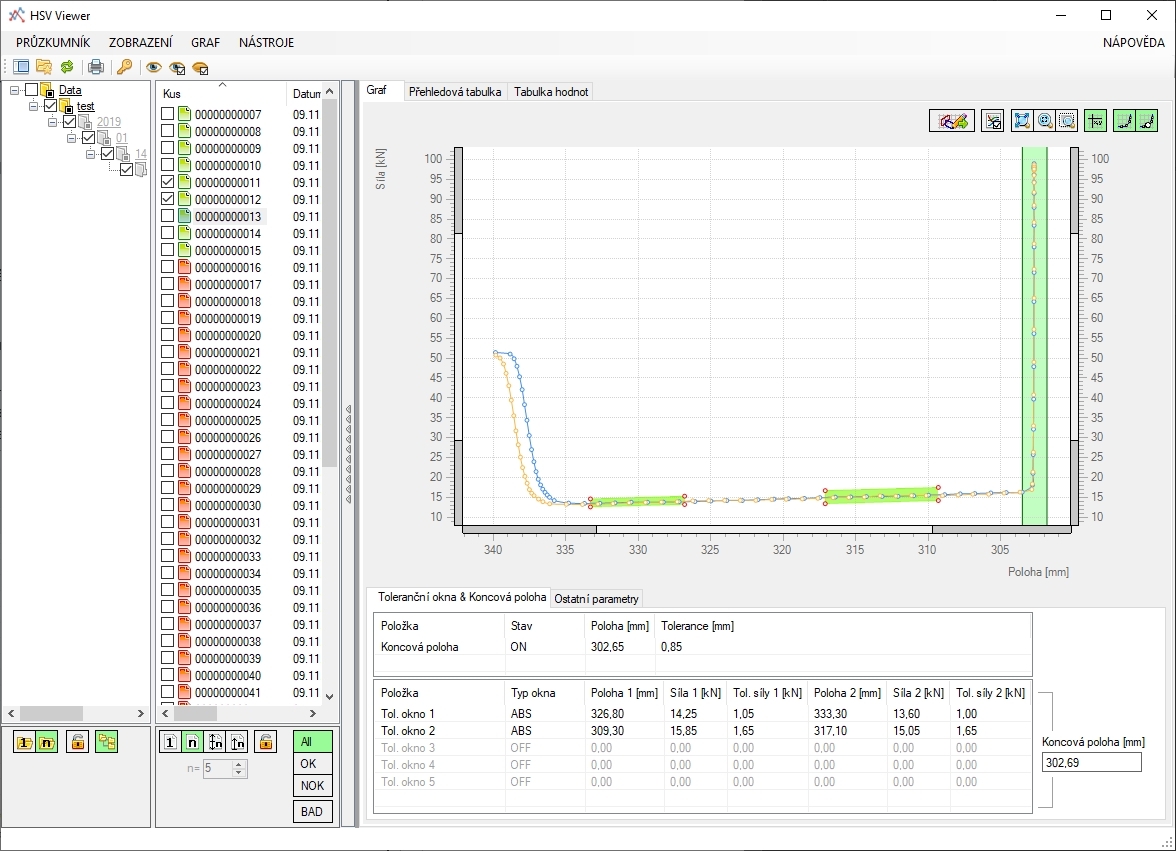

HŠV Viewer
- může být instalován i na jiném PC, než na kterém je služba HŠV Logger
- může komunikovat s připojeným lisem a načíst nebo odeslat nastavení vyhodnocení průběhu F-s
- umožňuje prohlížení archivovaných záznamů
- lze prohlížet jak jednotlivé záznamy samostatně, tak i vybranou skupinu záznamů
- zobrazené záznamy lze vytisknout nebo uložit jako obrázek
- data k zobrazeným záznamům je možné zkopírovat a vložit např. do EXCELu jako tabulku
poslední aktualizace: 12 / 2020
