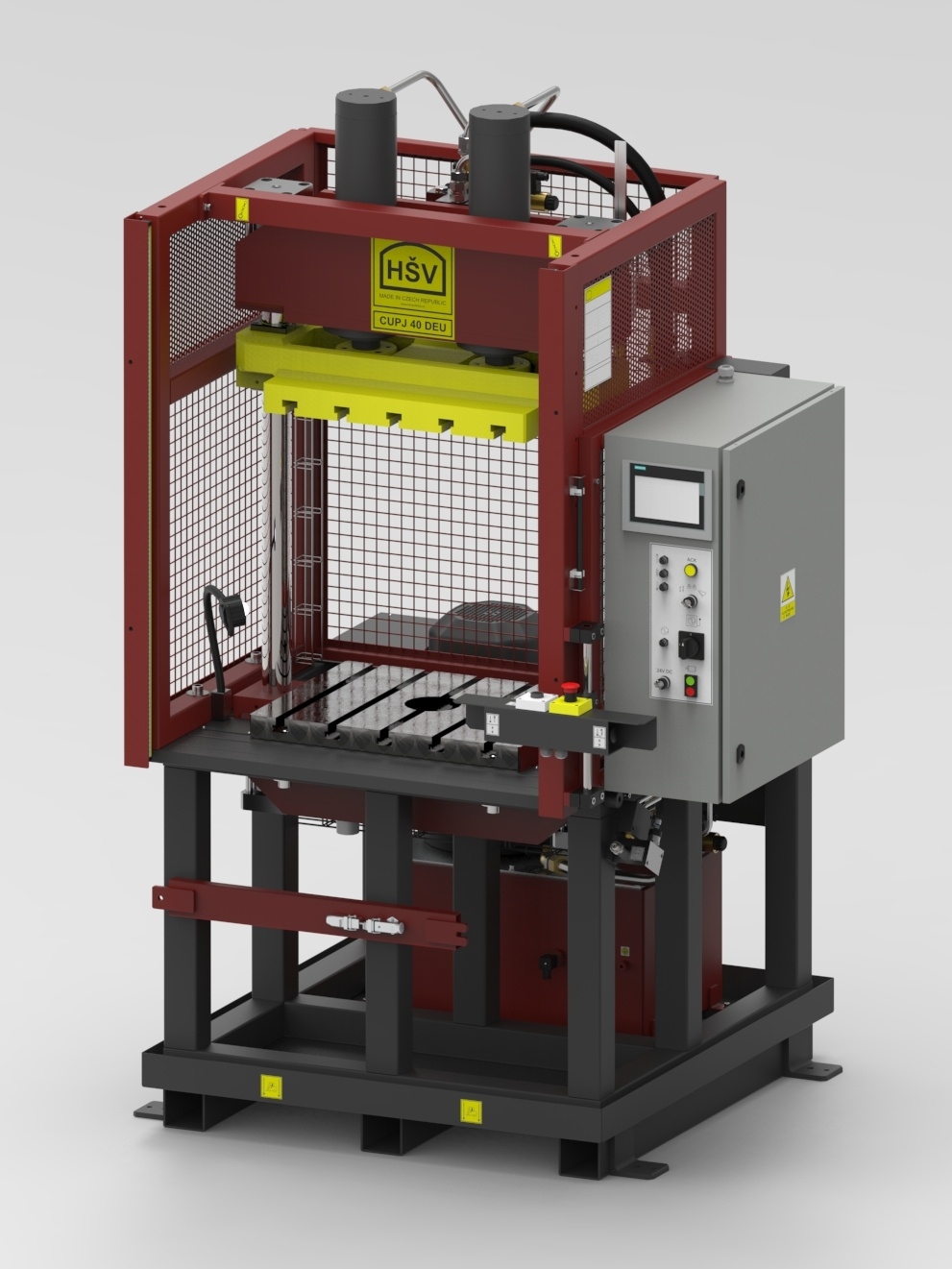

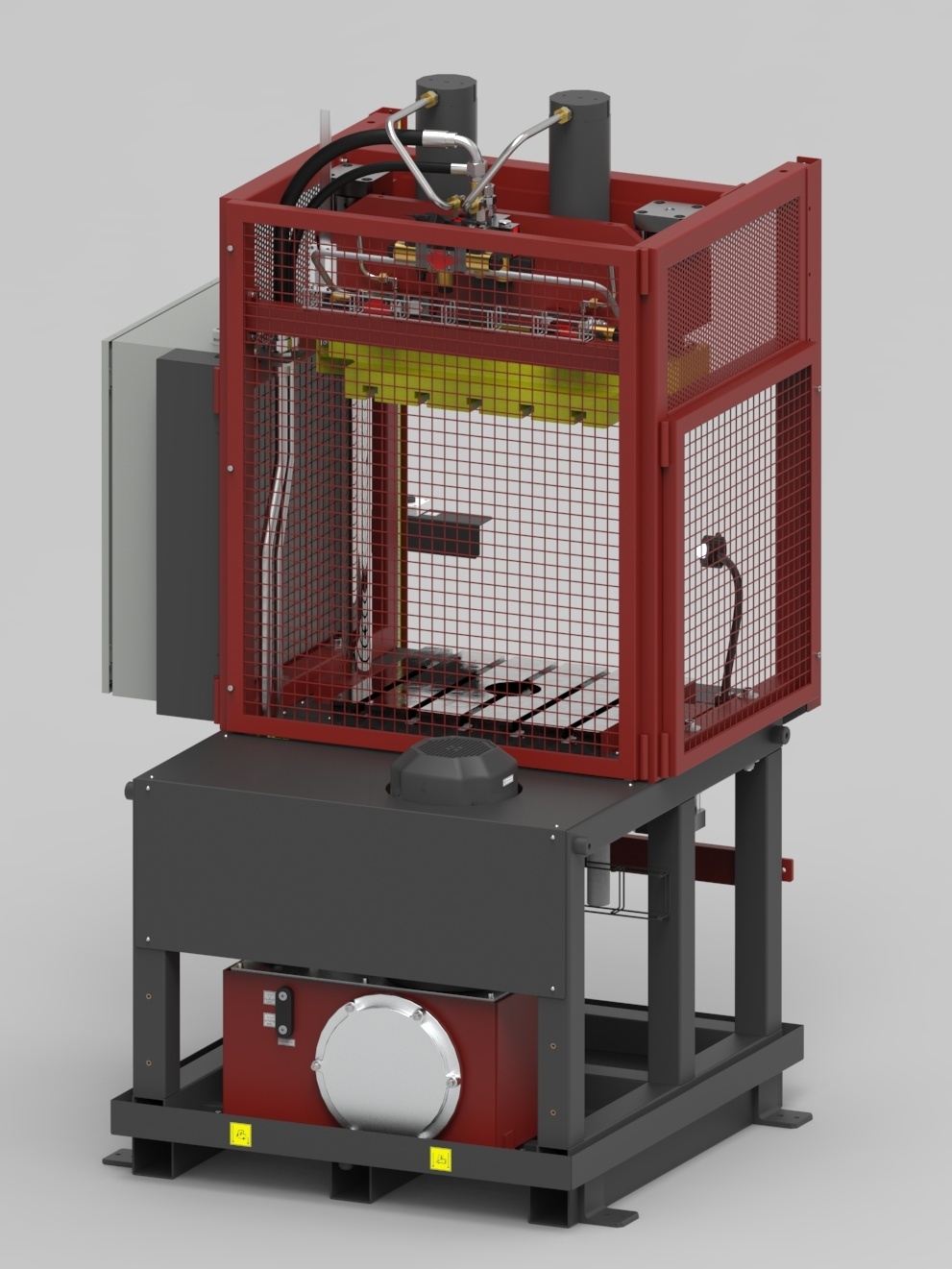

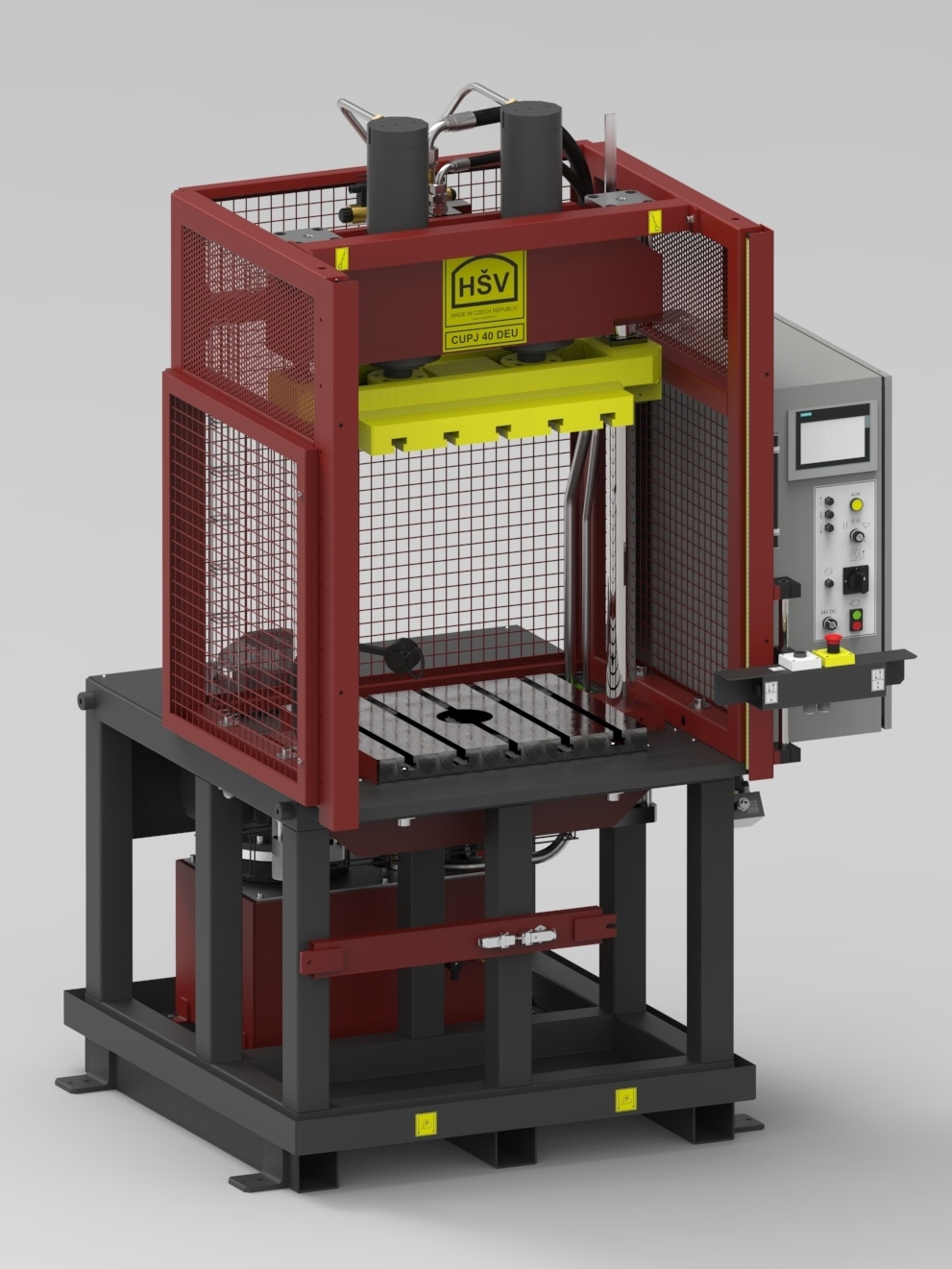

Typ CUPJ xx DEU / samostatně stojící / beran vedený na sloupech
Charakteristika
- Přístup do pracovního prostoru zepředu (eventuálně zezadu)
- Beran lisu veden na sloupech v celém rozsahu zdvihu
- Velký pracovní prostor
- Velký zdvih
- Upínání nástrojů na T-drážky
- Bezpečnost, tuhost, jednoduchost a pohodlná obsluha
- Určeny pro obsluhu jedním pracovníkem (muž nebo žena)
- Vyznačují se jednoduchou obsluhou a širokou možnosti nastavení tech. parametrů
Typické práce
- tváření za studena
- lisování, děrování, ohýbání, stříhání, tažení, rovnání
- montážní práce
- zalisování nebo vylisování pouzder, ložisek, hřídelů
Standardní vybavení
(Zahrnuto v základní ceně)
- dvouruční ovládání (s mechanickými tlačítky)
- řídící systém SIEMENS S7–1200
- dotykový ovládací panel SIEMENS TP 700 COMFORT
- absolutní odměřování polohy beranu
- světelná clona
(pro lisy 40 tun a více zahrnuta v základní ceně)
- uložení a načtení parametrů cyklu do/z receptury
- záznam a vyhodnocení průběhu F-s (síla-dráha)
- plynulá regulace tlaku (lisovací síly)
- rychlost beranu stavitelná ve třech stupních (1–2–3)
- ukončení zdvihu dosažením polohy
- ukončení zdvihu dosažením síly
(s nastavitelnou prodlevou v dolní úvrati)
- osvětlení pracovního prostoru
- pevné boční a zadní kryty pracovního prostoru
- počítadlo zdvihů
- podpěra beranu
- podstavec pod lis
- záchytná vana na prosáklý olej
- chladící a filtrační agregát se vzduchovým chladičem oleje
(pro lisy 100 tun a více zahrnut v základní ceně)
- nátěr lisu:
rám lisu RAL 3000 (ohnivě červená)
beran lisu RAL 1023 (dopravní žlutá)
doplňky a kryty RAL 7016 (antracitová šedá)
elektrorozvaděč RAL 7035 (světle šedá)
Zvláštní příslušenství
(Za příplatek)
- mechanický doraz beranu – ručně
stavitelný
(jen do velikosti 63 tun) - hydraulický servopohon
(obsahuje i funkci „KROKOVÁNÍ“ pohybu beranu)
- náplň hydraulického oleje
- světelná clona
(pro lisy 16 a 25 tun jako příslušentsví za příplatek)
- ovládací ochranný kryt
(jen pro lis 16 tun nebo pokud R ≤ 600 mm a A1 ≤ 1000 mm)
- přívodní elektrický kabel 10m s vidlicí (5 kolíků)
- bezdotykové dvouruční ovládání
- nožní šlapka
- inkrementální ruční kolečko „JOG“
(jen pro lisy vybavené hydraulickým servopohonem)
- tiché provedení
(hydraulické čerpadlo s vnitřním ozubením)
- chladič oleje (vzduchový nebo vodní)
- přidržovač (hydraulický nebo pneumatický)
- vyhazovač (hydraulický nebo pneumatický)
- mezideska pro upínání nástrojů za stopku
- nástrojový vozík
- kuličkové pole ve stole lisu
- hydraulické upínání nástrojů
(jen pro lisy 40 tun a více)
- kontrola založení dílů v nástroji
- ovládání pomocných funkcí v nástroji
- atypické provedení lisu dle požadavků zákazníka
- nátěr v odstínech RAL dle požadavků zákazníka

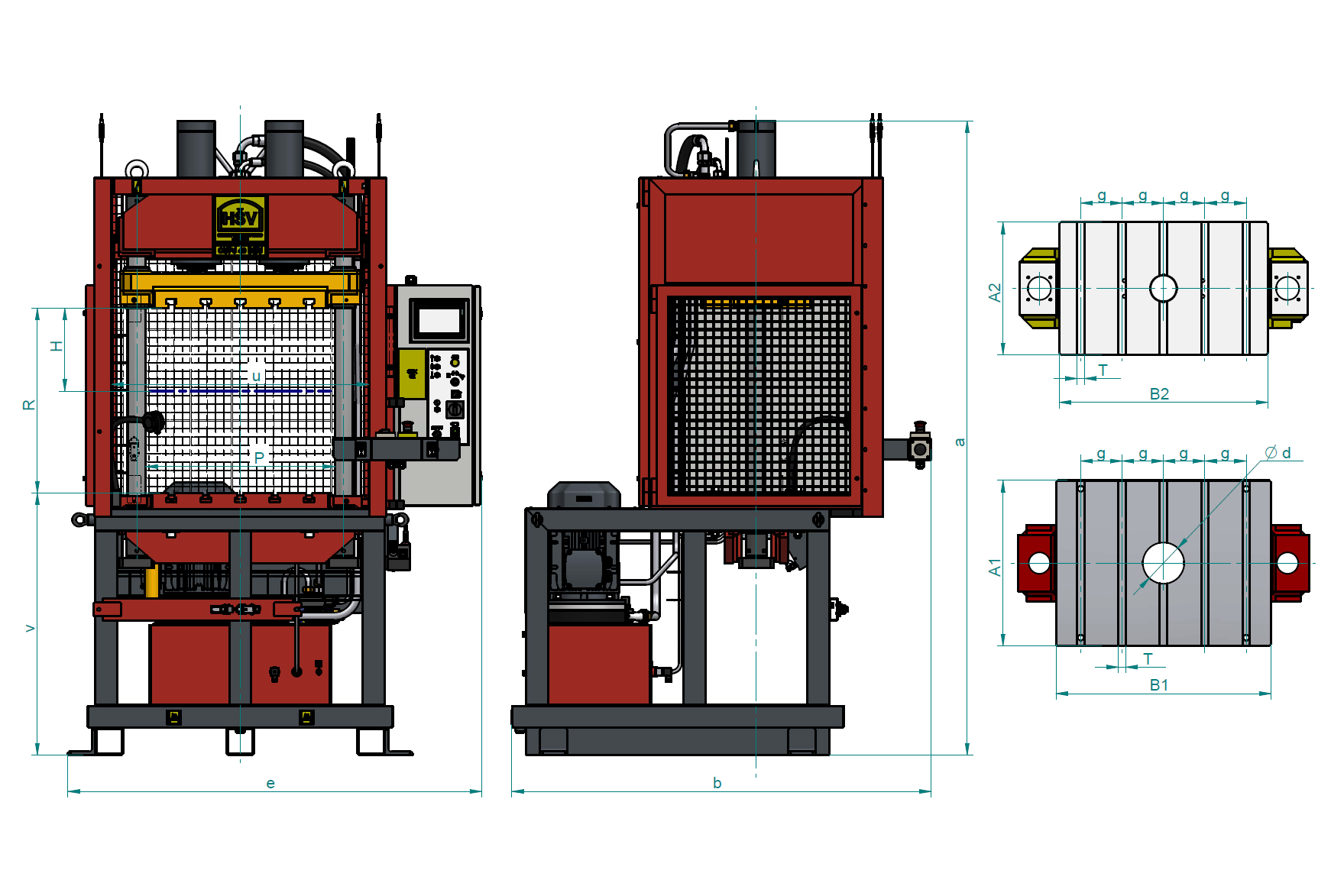

Technické parametry
| Parametr | Jedn. | CUPJ 16 DEU | CUPJ 25 DEU | CUPJ 40 DEU | CUPJ 63 DEU | CUPJ 100 DEU | CUPJ 160 DEU | CUPJ 250 DEU | CUPJ 500 DEU | |
|---|---|---|---|---|---|---|---|---|---|---|
| Jmenovitá síla | kN | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 | 5000 | |
| Jmenovitá síla | tuny | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 500 | |
| Rychloposuv | mm/s | 80 / 50 / 25 | 90 / 60 / 25 | 65 / 45 / 20 | 75 / 50 / 35 | 85 / 60 / 45 | 65 / 40 / 30 | ve vývoji | 0–16 | |
| Lisování | mm/s | 25 / 15 / 10 | 25 / 15 / 8 | 25 / 15 / 8 | 20 / 12 / 8 | 20 / 15 / 8 | 18 / 12 / 5 | 0–2 | ||
| Návrat | mm/s | 35 / 20 / 15 | 35 / 25 / 10 | 40 / 25 / 10 | 80 / 50 / 40 | 80 / 50 / 40 | 65 / 40 / 30 | 0–16 | ||
| Rozevření | R | mm | 600 | 670 | 670 | 670 | 670 | 670 | 700 | |
| Zdvih beranu | H | mm | 250 | 300 | 300 | 300 | 300 | 300 | 600 | |
| Průchod mezi sloupy | P | mm | 550 | 650 | 685 | 800 | 800 | 1050 | 1440 | |
| Stůl | A1×B1 | mm | 400×500 | 500×600 | 500×650 | 500×750 | 500×750 | 600×1000 | 1400×1400 | |
| Beran | A2×B2 | mm | 300×470 | 400×550 | 400×630 | 400×720 | 400×720 | 500×950 | 1400×1400 | |
| Výška max. | a | mm | 2135 | – | 2300 | – | – | – | 2880 | |
| Hloubka | b | mm | 1170 | – | 1525 | – | – | – | 1900 | |
| Propad ve stole | d | mm | 100 | 125 | 125 | 125 | 125 | 160 | – | |
| Šířka lisu | e | mm | 1370 | – | 1500 | – | – | – | 3000 | |
| Výška stolu | v | mm | 950 | 950 | 950 | 950 | 900 | 900 | 800 | |
| Hmotnost | kg | 1000 | – | 1600 | – | – | – | 19000 | ||
| T-drážka | T | mm | 18 | 18 | 22 | 22 | 22 | 22 | – | |
| Rozteč drážek | g | mm | 100 | 120 | 125 | 125 | 150 | 200 | – | |
| Počet drážek | pc | 5 | 5 | 5 | 5 | 5 | 5 | – | ||
| Cena bez DPH | Kč | 1 220 000 | na vyžádání | 1 420 000 | na vyžádání | na vyžádání | na vyžádání | na vyžádání | na vyžádání | |
poslední aktualizace: 5 / 2022
