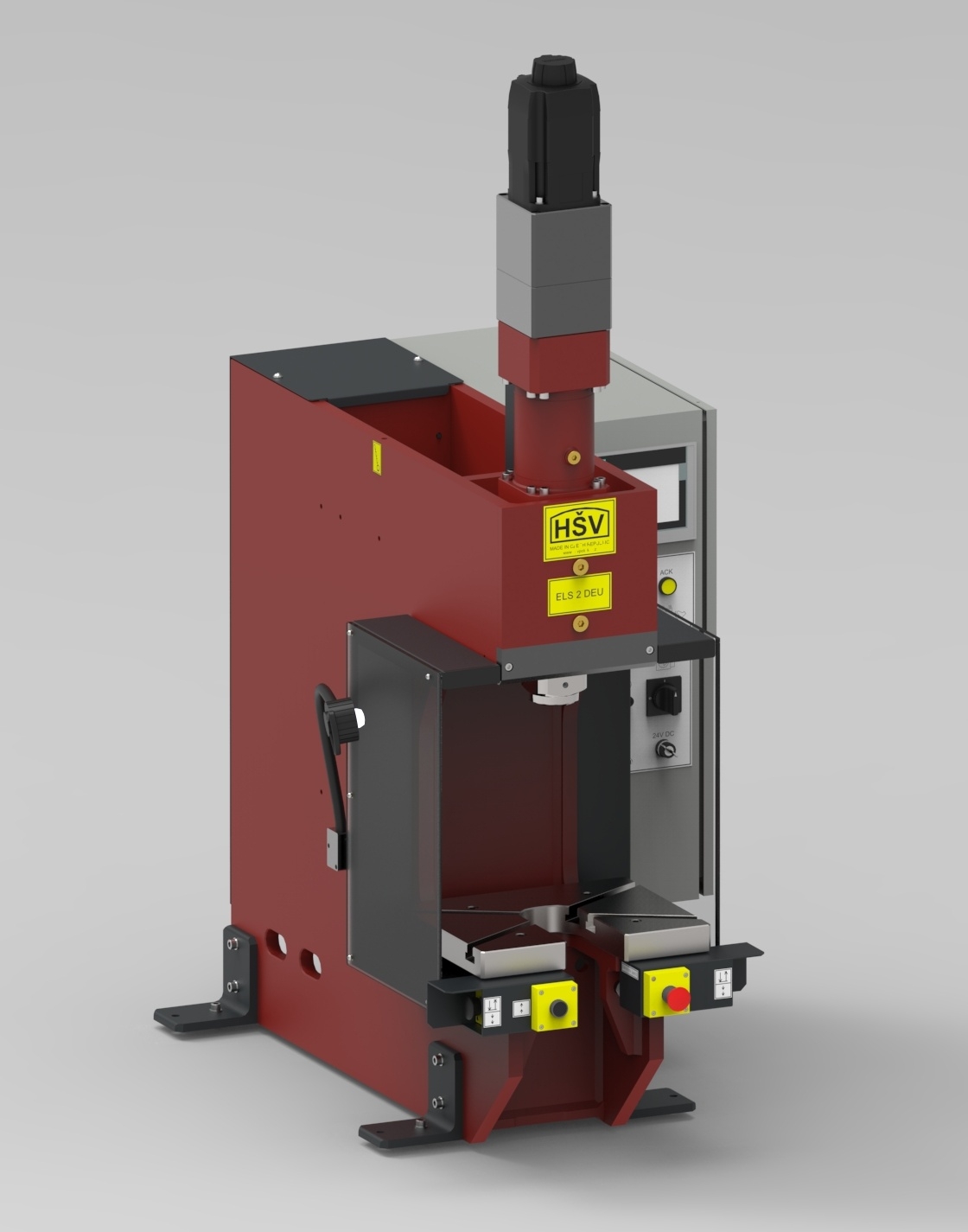

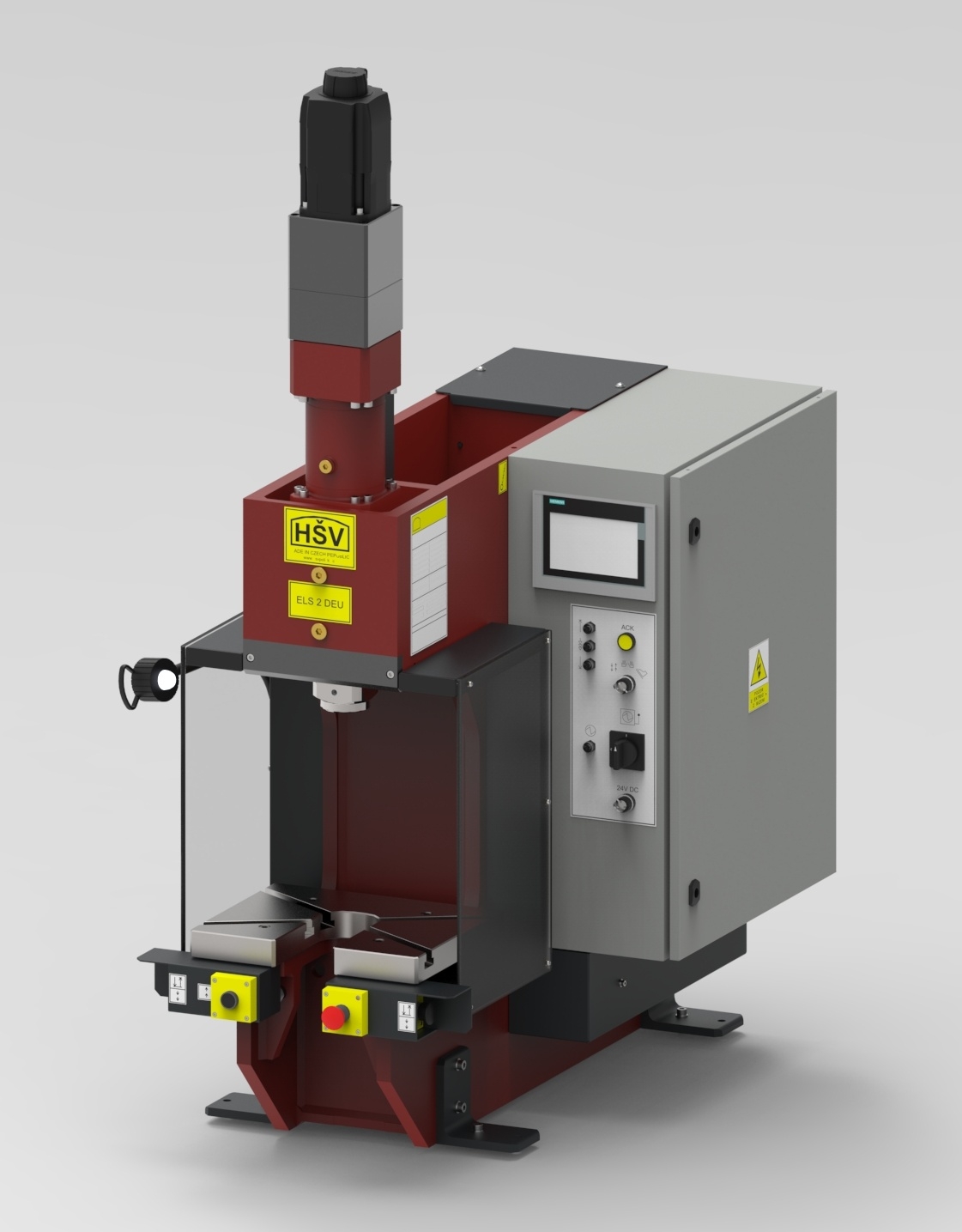

Typ ELS xx DEU / stolní provedení / svařovaný rám tvaru C
Charakteristika
- Upínání nástrojů na stůl pomocí T-drážek
- Upínání nástrojů do beranu pomocí stopky
- Kompaktní konstrukce
- Vysoké rychlosti pohybu beranu
- Bezpečnost, tuhost, jednoduchost a pohodlná obsluha
- Určeny pro obsluhu jedním pracovníkem (muž nebo žena)
- Malé rozměry, nepotřebují stavební základy
- Je možno je umístit přímo na stůl nebo na podstavec (dodávaný jako zvláštní příslušenství)
- Vyznačují se jednoduchou obsluhou a širokou možnosti nastavení tech. parametrů
- Vhodné pro použití jak v řemeslných dílnách, autoopravnách a údržbářských provozech, tak pro nasazení v sériové výrobě
Typické práce
- tváření za studena
- lisování, děrování, ohýbání, stříhání, tažení, rovnání
- montážní práce
- zalisování nebo vylisování pouzder, ložisek, hřídelů
Standardní vybavení
(Zahrnuto v základní ceně)
- dvouruční ovládání (s mechanickými tlačítky)
- řídící systém SIEMENS S7–1200
- dotykový ovládací panel SIEMENS TP 700 COMFORT
- inkrementální odměřování polohy beranu s referováním po zapnutí
- uložení a načtení VŠECH parametrů cyklu do/z receptury
- záznam a vyhodnocení průběhu F-s (síla-dráha)
- plynulá regulace lisovací síly
- plynulá regulace lisovací rychlosti
- ukončení zdvihu dosažením polohy
(s nastavitelnou prodlevou v dolní úvrati)
- ukončení zdvihu dosažením síly
(s nastavitelnou prodlevou v dolní úvrati)
- osvětlení pracovního prostoru
- pevné boční kryty pracovního prostoru
- počítadlo zdvihů
- krokovací pohyb beranu
- nátěr lisu:
rám lisu RAL 3000 (ohnivě červená)
beran lisu RAL 1023 (dopravní žlutá)
doplňky a kryty RAL 7016 (antracitová šedá)
elektrorozvaděč RAL 7035 (světle šedá)
Zvláštní příslušenství
(Za příplatek)
- podstavec pod lis
- světelná clona
- ovládací ochranný kryt
- přívodní elektrický kabel 10 m s vidlicí (5 kolíků)
- bezdotykové dvouruční ovládání
- nožní šlapka
- inkrementální ruční kolečko „JOG“
- přidržovač (pneumatický)
- vyhazovač (pneumatický)
- nástrojový vozík
- kuličkové pole ve stole lisu
- kontrola založení dílů v nástroji
- ovládání pomocných funkcí v nástroji
- atypické provedení lisu dle požadavků zákazníka
- nátěr v odstínech RAL dle požadavků zákazníka\--
Technické parametry
| Parametr | Jedn. | ELS 2 DEU | ELS 10 DEU | ELS 20 DEU | |
|---|---|---|---|---|---|
| Jmenovitá / Maximální síla | kN | 10 / 20 | 60 / 100 | 150 / 200 | |
| Jmenovitá / Maximální síla | tuny | 1 / 2 | 6 / 10 | 15 / 20 | |
| Rychloposuv | mm/s | max 180 | na vyžádání | ||
| Lisování | mm/s | max 180 | |||
| Návrat beranu | mm/s | max 180 | |||
| Rozevření | R | mm | 350 | ||
| Zdvih beranu | H | mm | 200 | ||
| Vyložení | A | mm | 200 | ||
| Stůl | A1×B1 | mm | 320×400 | ||
| Beran | D2 | mm | 80 | 80 | |
| Upínací díra | D1 x L1 | mm | 40×80 | 40×80 | |
| Výška max. | a | mm | 1755 | 2045 | |
| Hloubka | b | mm | 1195 | ||
| Šířka stojanu | c | mm | 270 | ||
| Propad ve stole | d | mm | 100 | ||
| Šířka lisu | e | mm | 840 | ||
| Výška stolu | v | mm | 365 | ||
| T-drážka | T | mm | 18 | ||
| Hmotnost | kg | 800 | 900 | ||
| Cena bez DPH | Kč | na vyžádání | na vyžádání | na vyžádání | |
poslední aktualizace: 1 / 2022
