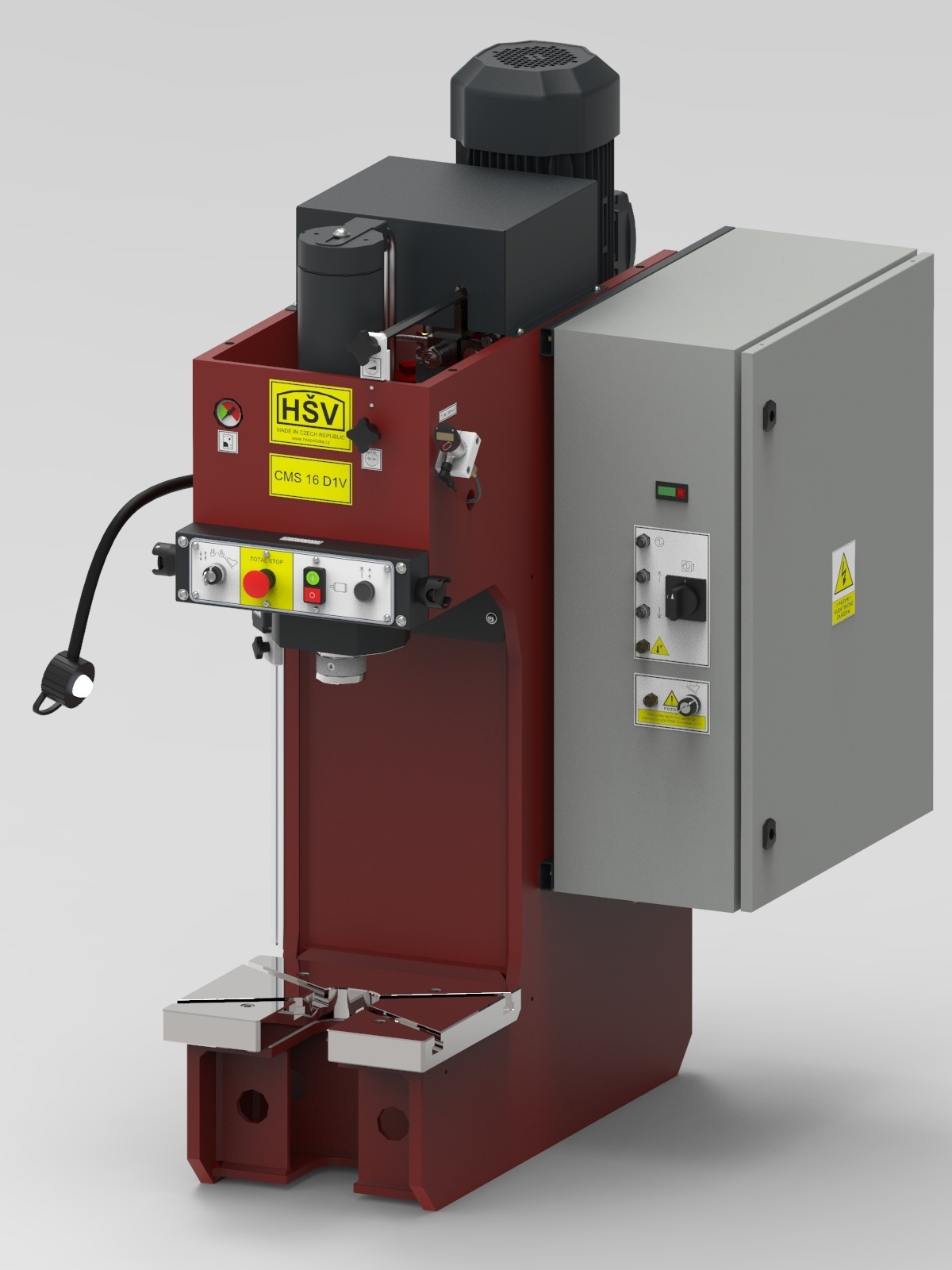

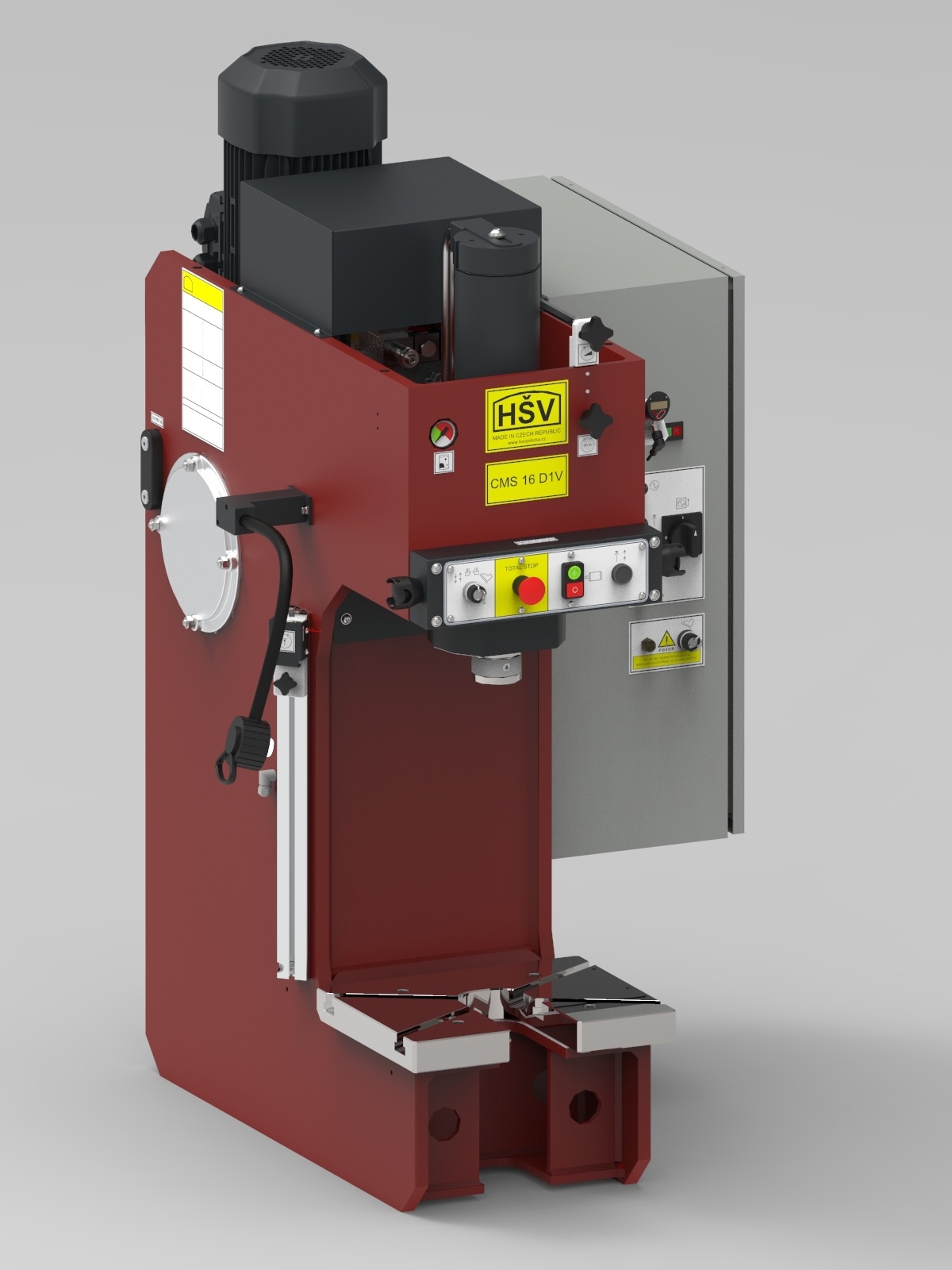

Typ CMS xx D1V / stolní provedení / svařovaný rám tvaru C
Charakteristika
Montážní hydraulické lisy CMS xx D1V jsou nejjednodušší
a nejlevnější alternativou k univerzálním hydraulickým lisům CUPS xx
DEU.
POVOLENÉ PRÁCE
- montáž
- rovnání
- připevňování spojovací součásti, např. nýtování
- objemové tváření za studena
- zhutňování kovového prášku
Hlavní rozdíly proti lisům CUPS xx DEU
- Lisy CMS xx D1V mají větší rozevření a zdvih beranu
- Lisy CMS xx D1V nemají dotykový ovládací panel
- Lisy CMS xx D1V neumožňují uložit a načíst parametry pracovního cyklu do/z receptury
- Lisy CMS xx D1V nemohou být vybaveny hydraulickým servopohonem
- Lisy CMS xx D1V nemají rychloposuv
- Lisy CMS xx D1V mají pouze jeden přímočarý hydromotor, do něhož se upínají nástroje pomocí stopky
- Lisy CMS xx D1V namají zajištění pístnice proti otáčení
Standardní vybavení
(Zahrnuto v základní ceně)
- dvouruční ovládání (s mechanickými tlačítky)
- narážkové nastavování polohy horní úvrati beranu
- plynulá regulace tlaku (lisovací síly)
- plynulá regulace pracovní rychlosti beranu
- ukončení zdvihu dosažením síly
(s nastavitelnou prodlevou v dolní úvrati)
- osvětlení pracovního prostoru
- počítadlo zdvihů
- nátěr lisu:
rám lisu RAL 3000 (ohnivě červená)
doplňky a kryty RAL 7016 (antracitová šedá)
elektrorozvaděč RAL 7035 (světle šedá)
Zvláštní příslušenství
(Za příplatek)
- ukončení zdvihu dosažením polohy
- náplň hydraulického oleje
- podstavec pod lis
- pevné kryty boční (levý a pravý)
- světelná clona
- ovládací ochranný kryt
- přívodní elektrický kabel 10m s vidlicí (5 kolíků)
- bezdotykové dvouruční ovládání
- nožní šlapka
- tiché provedení
(hydraulické čerpadlo s vnitřním ozubením)
- záchytná vana na prosáklý olej
- chladič oleje (vzduchový nebo vodní)
- přidržovač (hydraulický nebo pneumatický)
- vyhazovač (hydraulický nebo pneumatický)
- podpěra beranu
- zajištění beranu proti otáčení
- jednotlačítkové ovládání (pouze v kombinaci se světelnou clonou)
- nástrojový vozík
- kuličkové pole ve stole lisu
- kontrola založení dílů v nástroji
- ovládání pomocných funkcí v nástroji
- atypické provedení lisu dle požadavků zákazníka
- nátěr v odstínech RAL dle požadavků zákazníka
Technické parametry
| Parametr | Jedn. | CMS 16 D1V | CMS 25 D1V | CMS 40 D1V | CMS 63 D1V | |
|---|---|---|---|---|---|---|
| Jmenovitá síla | kN | 160 | 250 | 400 | 630 | |
| Jmenovitá síla | tuny | 16 | 25 | 40 | 63 | |
| Lisování | mm/s | 0 – 30 | 0 – 30 | 0 – 25 | 0 – 25 | |
| Návrat | mm/s | 80 | 60 | 70 | 50 | |
| Rozevření | R | mm | 450 | 500 | 550 | 600 |
| Zdvih beranu | H | mm | 300 | 350 | 350 | 350 |
| Vyložení | A | mm | 200 | 250 | 315 | 315 |
| Stůl | A1×B1 | mm | 320×400 | 400×500 | 480×600 | 480×640 |
| Beran | D2 | mm | 70 | 80 | 110 | 120 |
| Výška max. | a | mm | 1455 | 1610 | 1760 | ve vývoji |
| Hloubka | b | mm | 1060 | 1235 | 1410 | ve vývoji |
| Šířka stojanu | c | mm | 360 | 380 | 500 | 600 |
| Propad ve stole | d | mm | 100 | 120 | 120 | 120 |
| Šířka lisu | e | mm | 940 | 940 | 1060 | ve vývoji |
| Výška stolu | v | mm | 265 | 400 | 455 | 465 |
| Hmotnost | kg | 750 | 1200 | 1700 | ve vývoji | |
| T-drážka | T | mm | 18 | 18 | 22 | 22 |
| Cena bez DPH | Kč | 770 000 | 810 000 | 870 000 | 1 275 000 | |
poslední aktualizace: 5 / 2022
