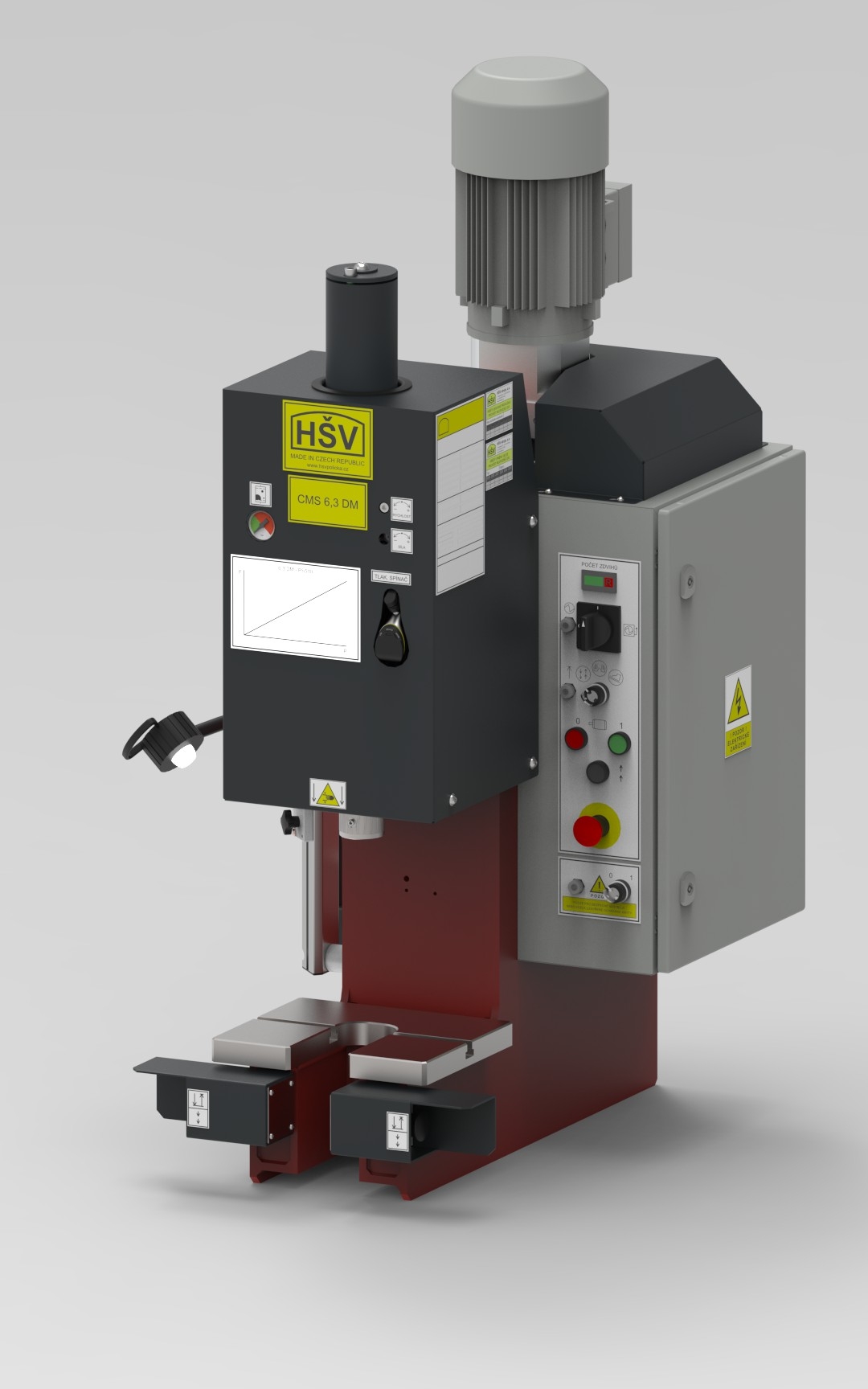

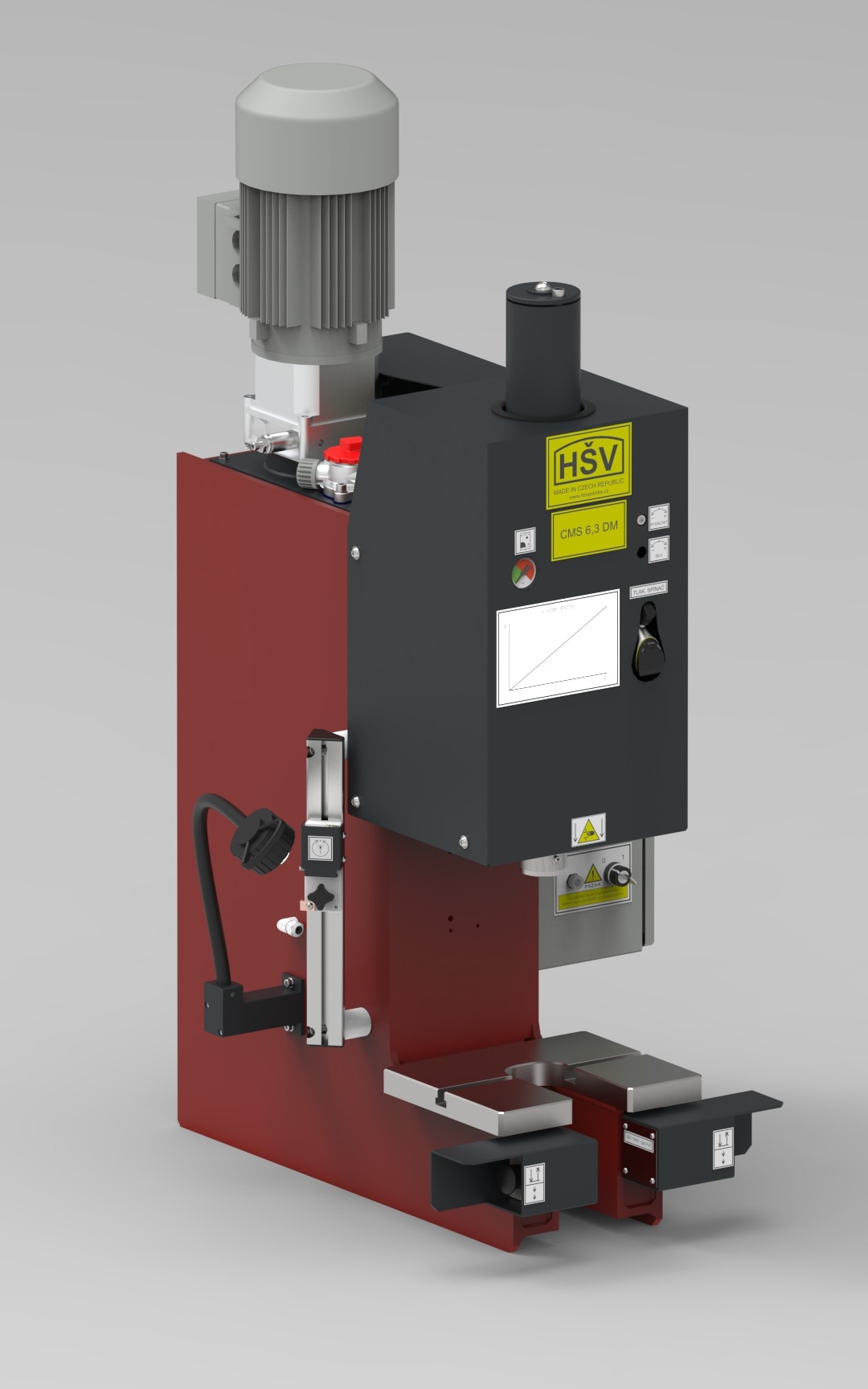

Typ CMS xx DM / stolní provedení / svařovaný rám tvaru C
Charakteristika
- Hydraulický agregát umístěn v rámu stroje
- Upínání nástrojů na stůl pomocí T-drážky
- Upínání nástrojů do beranu pomocí stopky
- Kompaktní konstrukce
- Bezpečnost, tuhost, jednoduchost a pohodlná obsluha
- Určeny pro obsluhu jedním pracovníkem (muž nebo žena)
- Malé rozměry, nepotřebují stavební základy
- Je možno je umístit přímo na stůl nebo na podstavec (dodávaný jako zvláštní příslušenství)
- Vhodné pro použití jak v řemeslných dílnách, autoopravnách a udržbářských provozech, tak pro nasazení v sériové výrobě
POVOLENÉ PRÁCE
- montáž
- rovnání
- připevňování spojovací součásti, např. nýtování
- objemové tváření za studena
- zhutňování kovového prášku
Standardní vybavení
(Zahrnuto v základní ceně)
- dvouruční ovládání (s mechanickými tlačítky)
- řídící systém SIEMENS LOGO
- mechanický doraz beranu
- plynulá regulace tlaku (lisovací síly)
- plynulá regulace rychlosti beranu
- ukončení zdvihu dosažením síly
(s nastavitelnou prodlevou v dolní úvrati)
- stavitelná narážka horní úvrati
- osvětlení pracovního prostoru
- počítadlo zdvihů
- pevné boční kryty pracovního prostoru
- nátěr lisu:
rám lisu RAL 3000 (ohnivě červená)
beran lisu RAL 1023 (dopravní žlutá)
doplňky a kryty RAL 7016 (antracitová šedá)
elektrorozvaděč RAL 7035 (světle šedá)
Zvláštní příslušenství
(Za příplatek)
- podstavec pod lis
- přívodní elektrický kabel 10m s vidlicí (5 kolíků)
- náplň hydraulického oleje
- bezdotykové dvouruční ovládání
- nožní šlapka
- záchytná vana na prosáklý olej
- nástrojový vozík
- kuličkové pole ve stole lisu
- atypické provedení lisu dle požadavků zákazníka
- nátěr v odstínech RAL dle požadavků zákazníka

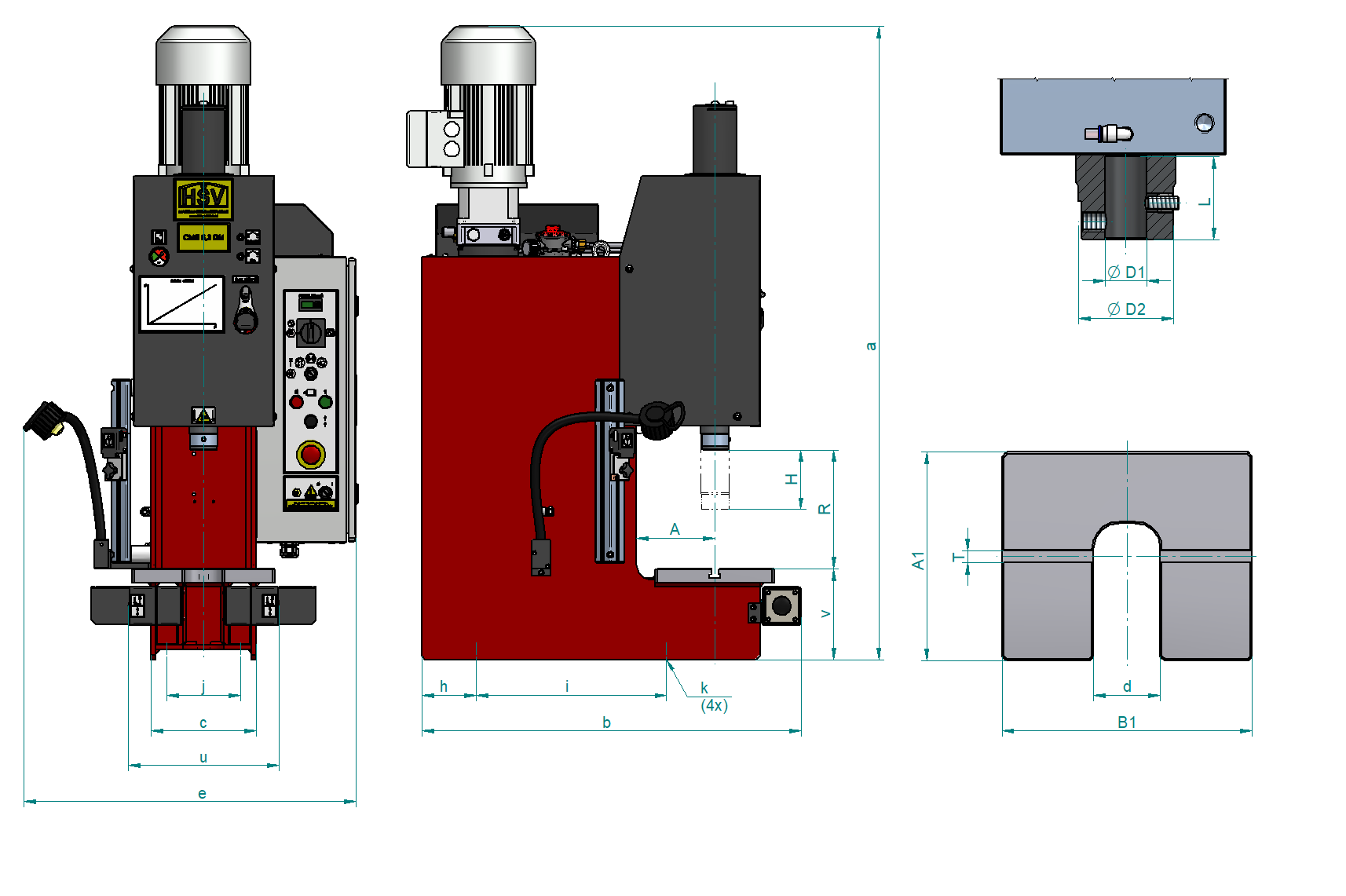

Technické parametry
| Parametr | Jedn. | 2,5 | 6,3 | |
|---|---|---|---|---|
| Jmenovitá síla | kN | 25 | 63 | |
| Jmenovitá síla | tuny | 2,5 | 6,3 | |
| Lisování | mm/s | 5 – 40 | 5 – 40 | |
| Návrat beranu | mm/s | 10 – 70 | 10 – 70 | |
| Rozevření | R | mm | 250 | 250 |
| Zdvih beranu | H | mm | 125 | 125 |
| Vyložení | A | mm | 160 | 160 |
| Stůl | A1×B1 | mm | 250×300 | 250×300 |
| Beran | D2 | mm | 38 | 57 |
| Upínací díra | D1 x L | mm | 20×40 | 25×45 |
| Výška max. | a | mm | 1155 | 1330 |
| Hloubka | b | mm | 755 | 830 |
| Šířka stojanu | c | mm | 220 | 220 |
| Propad ve stole | d | mm | 80 | 80 |
| Šířka lisu | e | mm | 685 | 695 |
| Výška stolu | v | mm | 125 | 190 |
| Hmotnost | kg | 300 | 400 | |
| Průchod | q | mm | 25 | 25 |
| s | mm | 120 | 120 | |
| t | mm | 160 | 160 | |
| T-drážka | T | mm | 14 | 14 |
| Cena bez DPH | Kč | 475 000 | 495 000 | |
poslední aktualizace: 5 / 2022
